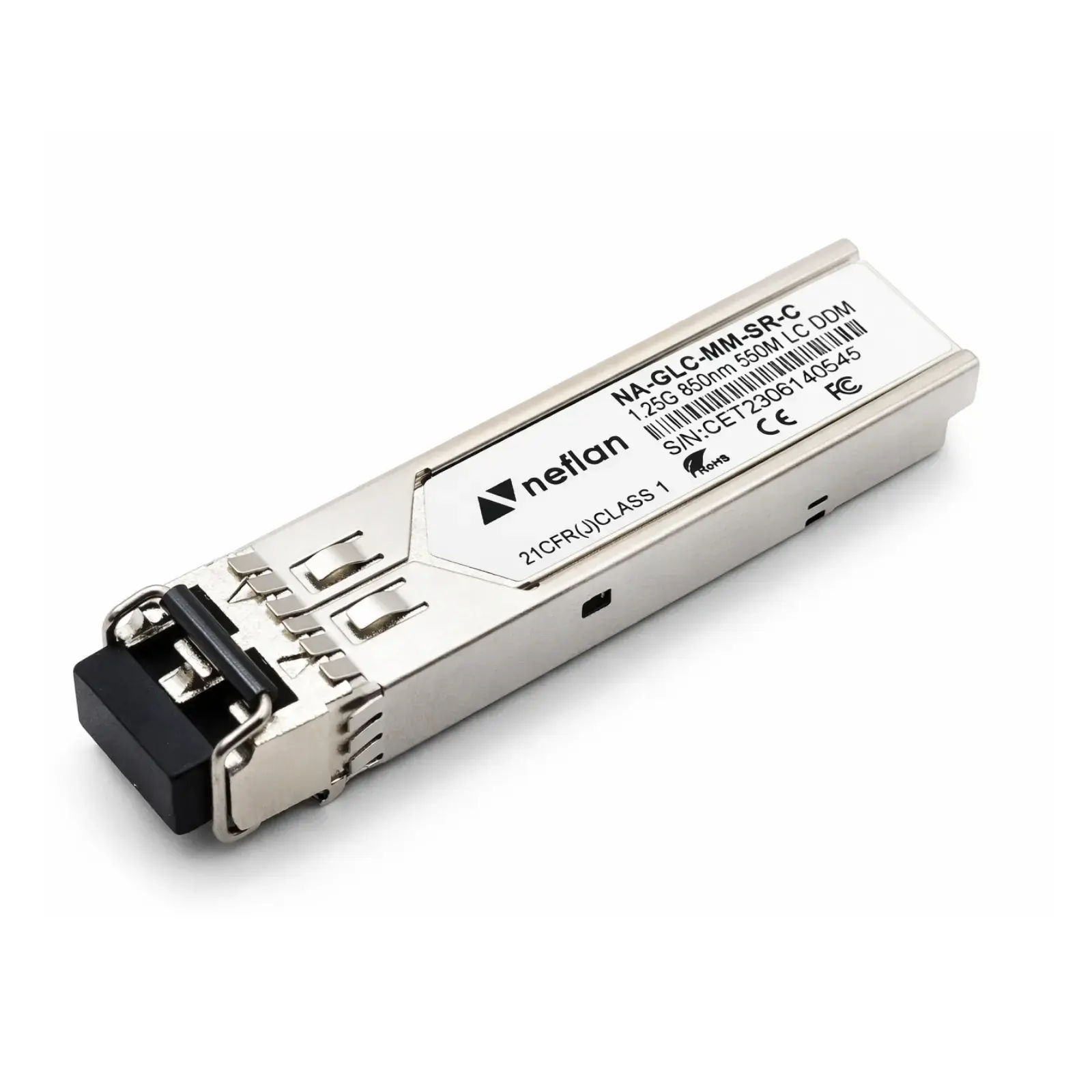

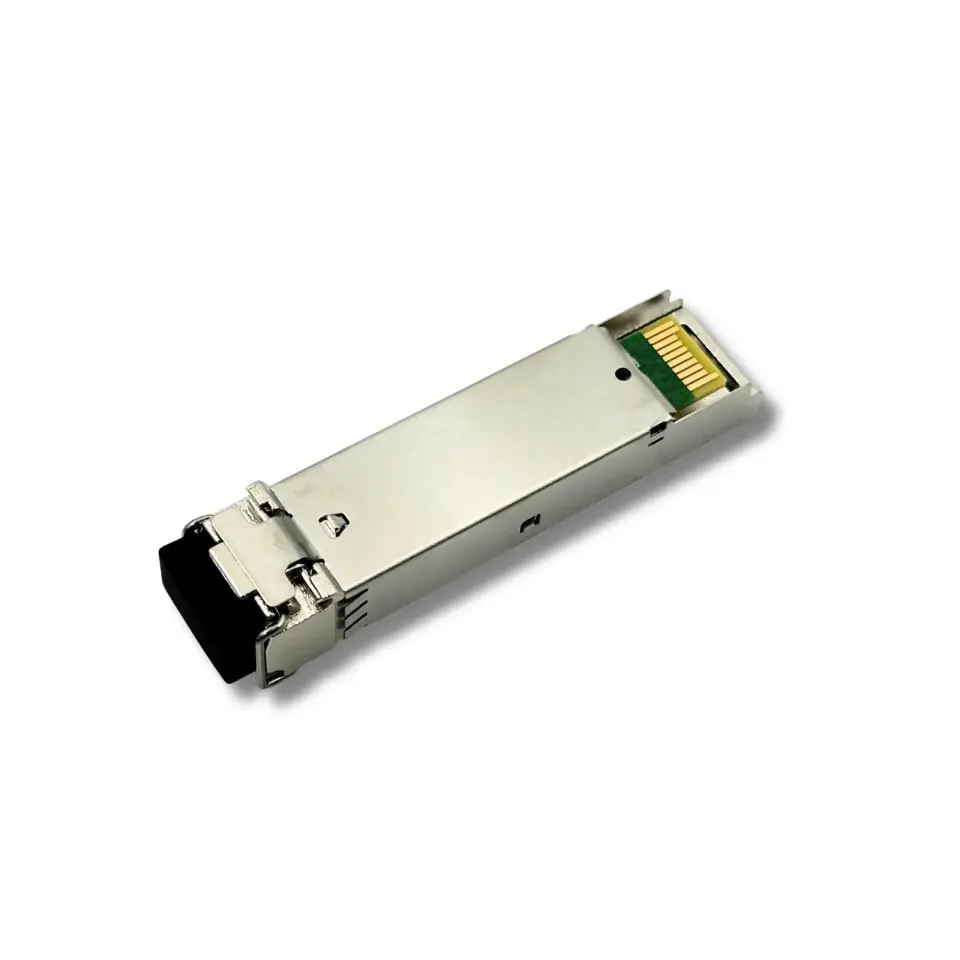

Neflan Gigabit SFP Modül 1.25G 850nm 550m LC MMF DDM-Endüstriyel
Ürüne Genel Bakış
Neflan 1.25Gbps Multimode Endüstriyel GBIC (Industrial SFP) alıcı-verici (transceiver) modülleri, yüksek performanslı ve güvenilir fiber optik bağlantılar için üretilmiştir. Neflan transceiver modülleri, fiber teknolojisinin daha esnek kullanılmasını sağlayan geniş bir ürün yelpazesine sahiptir.1.25Gbps’ye kadar veri iletim hızını ve 550 metreye kadar iletim mesafesini destekler. Tak-Çalıştır (Plug & Play) transceiver modülleri, hızlı ve kolay kurulum imkânı sunar. Neflan transceiver modülleri; switch-switch, switch-konvertör ve konvertör-konvertör gibi bağlantılarda kullanılabilir.
Özellikler
• Multimode fiber (MMF) üzerinde 550 m’ye kadar iletim
• 1.25 Gbps’ye kadar veri hızı
• LC Duplex konnektör
• 850 nm VCSEL lazer ve PIN fotodedektör
• +3.3 V tekli besleme gerilimi
• IEC-60825 lazer güvenlik standardına uyumlu
• SFF-8472 Dijital Tanılama (Digital Diagnostic) uyumlu
• RoHS uyumlu
• LVPECL uyumlu veri giriş/çıkış arayüzü
• Endüstriyel uygulamalar için -40 °C ~ +85 °C çalışma sıcaklık aralığı
Uygulamalar
• Fiber Channel
• Switch–Switch arayüzü
• Anahtarlamalı backplane uygulamaları
• Router / Sunucu arayüzü
• Diğer optik iletim sistemleri
Mutlak Maksimum Değerler
| Parametre | Sembol | Minimum | Maksimum | Birim |
| Depolama Sıcaklığı | Tst | -40 | +85 | °C |
| Besleme Gerilimi | Vcc | 0 | +3.6 | V |
| Çalışma Bağıl Nem Oranı | RH | 5 | 95 | % |
Çalışma Ortamı
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim | |
| Besleme Gerilimi | Vcc | 3.15 | 3.45 | V | ||
| Çalışma Kasa Sıcaklığı | Ticari | Tc | 0 | +70 | °C | |
| Endüstriyel | Tc | -40 | +85 | °C | ||
| Güç Tüketimi | 1 | W | ||||
| Veri Hızı | 1.25 | Gbps | ||||
Optik Özellikler
(Ortamda Çalışma Sıcaklığı 0°C ile +70°C, Vcc =3.3 V)
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim |
| Verici Bölümü | |||||
| Merkez Dalga Boyu | lo | 840 | 850 | 860 | nm |
| Spektral Genişlik (RMS) | Dl | - | - | 0.85 | nm |
| Ortalama Çıkış Gücü | Po | -8 | - | -3 | dBm |
| Sönüm Oranı | Er | 10 | - | 15 | dB |
| Yükselme/Düşme Süresi (20%~80%) | Tr/Tf | 0.26 | ns | ||
| Toplam Zamanlama Sapması | Tj | 0.43 | UI | ||
| Optik Göz Diyagramı | IEEE 802.3z and ANSI Fibre Channel Compatible | ||||
| Alıcı Bölümü | |||||
| Merkez Dalga Boyu | lo | 770 | 850 | 860 | nm |
| Alıcı Hassasiyeti | Rsen | -19 | dBm | ||
| Alıcı Aşırı Yükü | Rov | -3 | dBm | ||
| Geri Dönüş Kaybı | 12 | dB | |||
| LOS Aktif | LOSA | -32 | dBm | ||
| LOS Pasif | LOSᴅ | -19 | dBm | ||
| LOS Histerizisi | 0.5 | 5 | |||
Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim | ||
| Verici Bölümü | |||||||
| Giriş Diferansiyel Empedansı | Zin | 90 | 100 | 110 | Ohm | ||
| Veri Giriş Diferansiyel Salınımı | Vin | 500 | 2400 | mV | |||
| Tx (Verici) Devre Dışı | Devre Dışı | 2.0 | Vcc | V | |||
| Etkin | 0 | 0.8 | V | ||||
| Tx (Verici) Arıza Durumu | Aktif | 2.0 | Vcc | V | |||
| Pasif | 0 | 0.8 | V | ||||
| Alıcı Bölümü | |||||||
| Çıkış Diferansiyel Empedansı | Zout | 100 | Ohm | ||||
| Veri Girişi Diferansiyel Salınımı | Vout | 370 | 2000 | mV | |||
| Alıcı Sinyal Kaybı | Aktif | 2.0 | Vcc | V | |||
| Pasif | 0 | 0.8 | V | ||||
Pin Tanımlamaları
|
Pinler |
İsim |
Açıklama |
Not |
| 1 | VeeT | Verici Toprak Ucu | |
| 2 | Tx Fault | Verici Arıza Göstergesi | 1 |
| 3 | Tx Disable | Verici Devre Dışı | 2 |
| 4 | MOD DEF2 | Modül Tanımlama 2 | 3 |
| 5 | MOD DEF1 | Modül tanımlama 1 | 3 |
| 6 | MOD DEF0 | Modül Tanımlama 0 | 3 |
| 7 | Rate Select | Bağlantı Yok | |
| 8 | LOS | Optik Sinyal Kaybı | 4 |
| 9 | VeeR | Alıcı Toprak Ucu | |
| 10 | VeeR | Alıcı Toprak Ucu | |
| 11 | VeeR | Alıcı Toprak Ucu | |
| 12 | RD- | Alıcı Veri Çıkışı | 5 |
| 13 | RD+ | Rx Veri Çıkışı | 5 |
| 14 | VeeR | Alıcı Toprak Ucu | |
| 15 | VccR | Alıcı Besleme Gücü | |
| 16 | VccT | Verici Besleme Gücü | |
| 17 | VeeT | Verici Toprak Ucu | |
| 18 | TD+ | Verici Veri Girişi | 6 |
| 19 | TD- | Ters Verici Veri Girişi | 6 |
| 20 | VeeT | Verici Toprak Ucu |
Notlar:
- TX Fault, açık kollektör (open collector) bir çıkıştır. Ana kart (host board) üzerinde 4.7k~10kΩ değerinde bir direnç ile 2.0V ile Vcc+0.3V arasındaki bir gerilime pull-up yapılmalıdır.
Mantık 0 normal çalışmayı; mantık 1 ise herhangi bir lazer arızasını gösterir.
Düşük seviyede çıkış 0.8V’un altına çekilir. - TX Disable, verici (transmitter) optik çıkışını kapatmak için kullanılan bir giriş sinyalidir. Modül içinde 4.7k~10kΩ direnç ile pull-up yapılmıştır. Durumları aşağıdaki gibidir:
• Düşük (0~0.8V): Verici açık
• (>0.8V, <2.0V): Tanımsız
• Yüksek (2.0~3.3V): Verici devre dışı
• Açık (Open): Verici devre dışı
- MOD-DEF 0, 1, 2, modül tanımlama pinleridir. Ana kart (host board) üzerinde 4.7k~10kΩ direnç ile pull-up yapılmalıdır. Pull-up gerilimi VccT veya VccR olmalıdır.
• MOD-DEF 0, modülün takılı olduğunu göstermek için modül tarafından toprağa (GND) çekilir.
• MOD-DEF 1, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün saat (clock) hattıdır.
• MOD-DEF 2, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün veri (data) hattıdır.
- LOS (Loss of Signal), açık kollektör (open collector) bir çıkıştır. Ana kart üzerinde 4.7k~10kΩ direnç ile 2.0V ile Vcc+0.3V arasındaki bir gerilime pull-up yapılmalıdır.
Mantık 0 normal çalışmayı; mantık 1 ise sinyal kaybını gösterir.
Düşük seviyede çıkış 0.8V’un altına çekilir. - Bunlar diferansiyel alıcı (receiver) çıkışlarıdır. Dahili olarak AC-kuplajlı 100Ω diferansiyel hatlardır ve kullanıcı SERDES tarafında 100Ω (diferansiyel) terminasyon ile sonlandırılmalıdır.
- Bunlar diferansiyel verici (transmitter) girişleridir. Modül içinde 100Ω diferansiyel terminasyona sahip, AC-kuplajlı diferansiyel hatlardır.
Önerilen Uygulama Devresi
