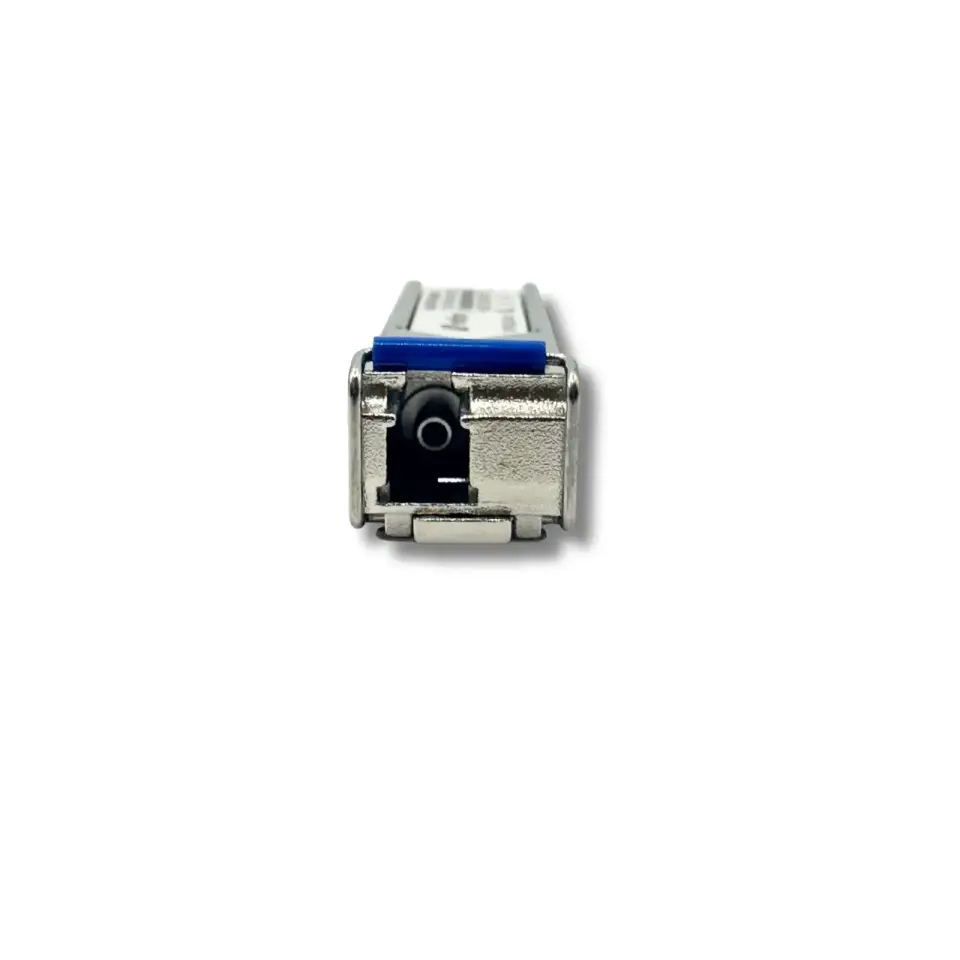

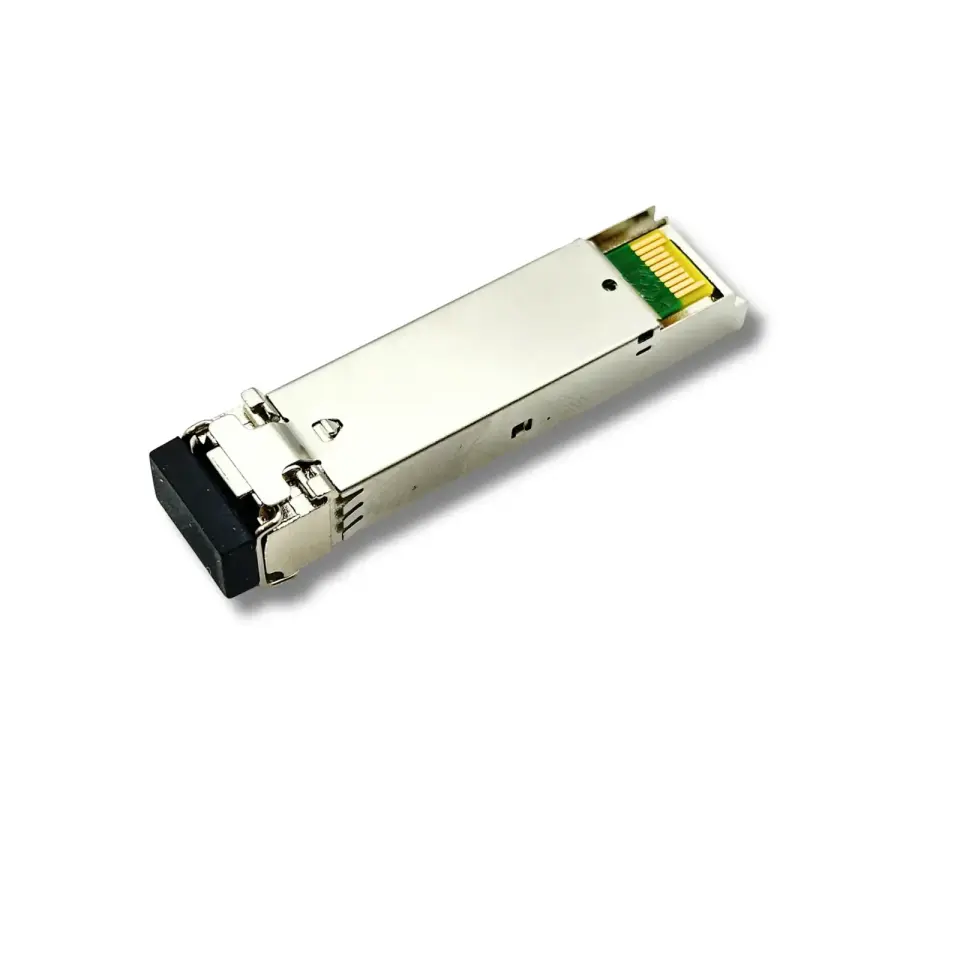

Neflan Gigabit Bidirectional SFP Modül 1.25G 1310nm TX / 1550nm RX LC SM-20km(Çift)
Neflan Gigabit Bidirectional SFP Modül 1.25G 1310nm TX / 1550nm RX LC SM-20km(Çift)
Ürüne Genel Bakış

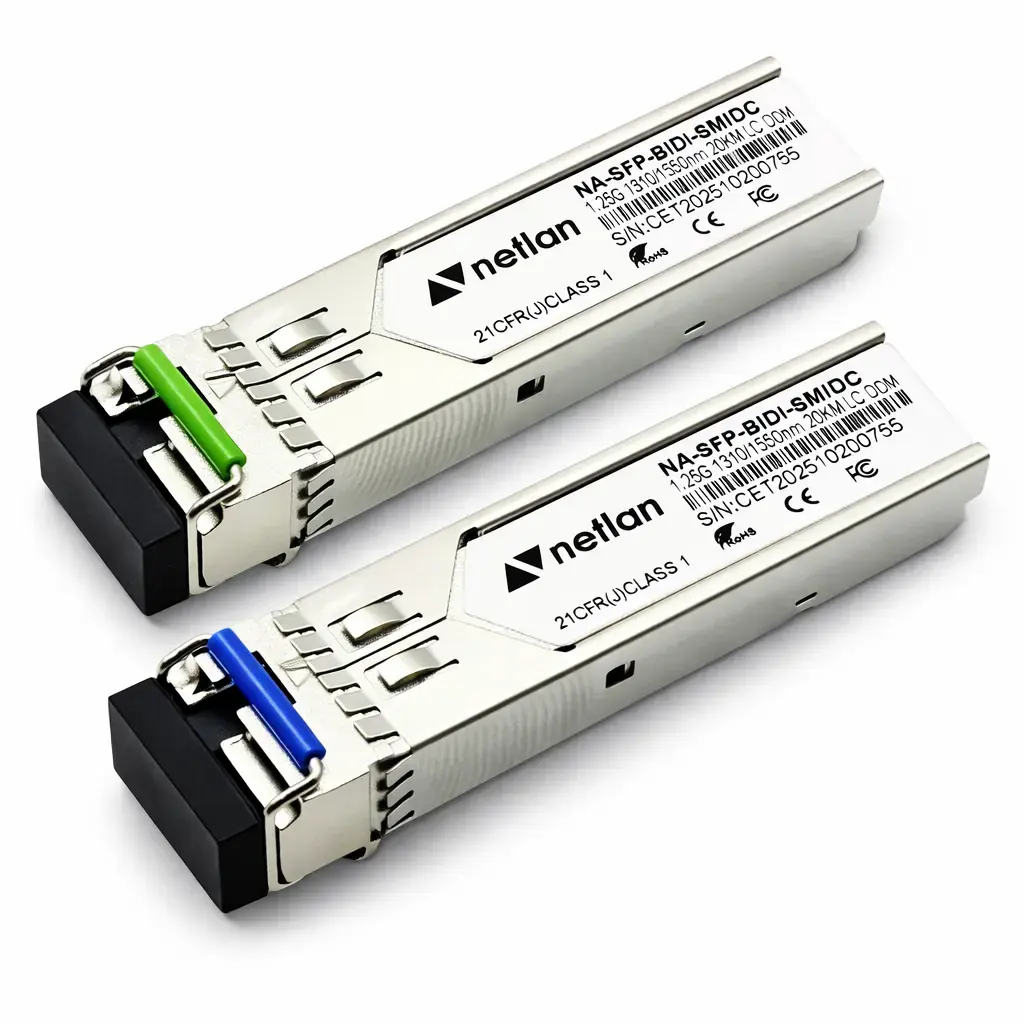

Neflan Gigabit Bidirectional (BiDi) SFP modül, tek fiber üzerinden çift yönlü veri iletimi sağlayan yüksek performanslı bir optik transceiver modüldür. 1310 nm dalga boyunda veri gönderir (TX) ve 1550 nm dalga boyunda veri alır (RX). 20 km’ye kadar tek modlu fiber (SMF) bağlantılarda Gigabit Ethernet uygulamaları için tasarlanmıştır. Bu ürün çift olarak kullanılır ve karşı uçta 1550 nm TX / 1310 nm RX özellikli eş modül gerektirir.
Özellikler
• 1.25 Gbps Veri iletim hızı
• Tek modlu fiber (SMF) üzerinden çift yönlü iletim
• TX: 1310 nm / RX: 1550 nm
• Maksimum 20 km iletim mesafesi
• LC simplex konnektör
• SFP+ MSA uyumlu, hot-pluggable
• DDM (Digital Diagnostic Monitoring) desteği
• Düşük güç tüketimi
• RoHS uyumlu, kurşunsuz tasarım
Uygulamalar
• Switch-Media Converter bağlantıları
• Veri Merkezleri
• Metro ve Erişim Ağları
• Switch–Switch / Switch–Router bağlantıları
• Fiber altyapı optimizasyonu gerektiren sistemler
Mutlak Maksimum Değerler
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim | Referans |
| Maksimum Besleme Gerilimi | Vcc | -0.5 | +4.0 | V | ||
| Depolama Sıcaklığı | TS | -40 | +85 | °C | ||
| Çalışma Nem Oranı | RH | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim | Referans | ||
| Besleme Gerilimi | Vcc | 3.13 | 3.30 | 3.47 | V | |||
| Besleme Akımı | Icc | 250 | mA | Ticari | ||||
| Icc | 300 | mA | Endüstriyel | |||||
| Kasa Çalışma Sıcaklığı | Tc | 0 | +70 |
°C |
1 | |||
| TI | -40 | +85 | 2 | |||||
| Veri Hızı (Gigabit Ethernet) | 1.25 | Gbps | ||||||
| 9/125 µm G.652 Tek Mod Fiber | Lmax | 20 | km |
Notlar:
- Ticari sınıf ürünler için.
- Endüstriyel sınıf ürünler için.
Elektriksel Özellikler
(TOP = 25°C, Vcc = 3.3 V)
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim | Referans |
| Alıcı Bölümü | ||||||
| Giriş Diferansiyel Empedansı | Rin | - | 100 | - | Ω | 1 |
| Tek Uçlu Veri Giriş Salınımı | Vin, pp | 250 | - | 1200 | mV | |
| Tx Devre Dışı-Yüksek Seviye | - | Vcc-1.3 | - | Vcc | V | |
| Tx Devre Dışı-Düşük Seviye | - | Vee | - | Vee+0.8 | V | |
| Tx Hata-Yüksek Seviye | - | Vcc-0.5 | - | Vcc | V | |
| Tx Hata-Düşük Seviye | - | Vee | - | Vee+0.5 | V | |
| Verici Bölümü | ||||||
| Tek Uçlu Veri Çıkış Salınımı | Vout, pp | 300 | 400 | 800 | mV | 2 |
| Veri Çıkışı Yükselme Süresi | tr | - | - | 300 | ps | 3 |
| Veri Çıkışı Düşme Süresi | tf | - | - | 300 | ps | 3 |
| LOS-Yüksek Seviye | - | Vcc-0.5 | - | Vcc | V | |
| LOS-Düşük Seviye | - | Vee | - | Vee+0.5 | V | |
Optik Karakteristikler
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim | Referans |
| Verici Bölümü | ||||||
| Çıkış Optik Gücü | PO | -9 | - | -3 | dBm | 1 |
| Optik Dalga Boyu | λ | 1530 | 1550 | 1570 | nm | |
| Spektral Genişlik (-20 dB) | Δλ | - | - | 1 | nm | |
| Optik Yükselme/Düşme Süresi | tr/tf | - | - | 260 | ps | 2 |
| Toplam Jitter | Tj | - | - | 0.35 | UI | |
| Optik Sönüm Oranı | ER | 9 | - | - | dB | |
| Alıcı Bölümü | ||||||
| Rx Hassasiyeti @ 1.25 Gb/s | SENS | - | - | -25 | dBm | 3.4 |
| Alıcı Aşırı Yüklenme | - | -2 | - | - | dBm | |
| Optik Merkez Dalga Boyu | λC | 1275 | 1310 | 1350 | nm | |
| LOS Pasif | LOSD | - | - | -26 | dBm | |
| LOS Aktif | LOSA | -40 | - | - | dBm | |
| LOS Histerezisi | - | 0.5 | - | 5 | dB | |
Notlar:
- Sınıf 1 Lazer Güvenliği.
- Filtresiz, %20–80. Filtrelendiğinde Gigabit Ethernet göz diyagramı maskeleriyle uyumludur.
- FC-PI-2 Rev. 10.0 spesifikasyonlarında tanımlanan uygunluk sinyalleriyle ölçülmüştür.
- PRBS 2⁷−1 kullanılarak 10⁻¹² BER seviyesinde ölçülmüştür.
Mevzuata Uygunluk
• Elektriksel Pinler için ESD: MIL-STD-883 Yöntem 3015 ile uyumlu
• Tek LC Konnektör için ESD: IEC 61000-4-2 standardı ile uyumlu
• Bağışıklık (Immunity): IEC 61000-4-3 standardı ile uyumlu
• EMI: FCC Part 15 Class B, EN55022 Class B (CISPR 22B), VCCI Class B ile uyumlu
• Lazer Göz Güvenliği: FDA 21CFR 1040.10 ve 1040.11, EN60950, EN (IEC) 60825-1 ve 60825-2 standartları ile uyumlu
• RoHS: RoHS 2 (2011/65/EU) direktifine uygun
Pin Tanımlamaları
| Pin | Sembol | İsim / Açıklama | Referans |
| 1 | Veet | Verici Toprak (Alıcı Toprak ile ortak) | 1 |
| 2 | Tx Fault | Verici Hatası | |
| 3 | Tx Disable | Verici Devre Dışı. Yüksek seviye veya açık durumda lazer çıkışı kapalıdır. | 2 |
| 4 | MOD_DEF 2 | Modül Tanımı 2. Seri Kimlik için veri hattı | 3 |
| 5 | MOD_DEF 1 | Modül Tanımı 1. Seri Kimlik için veri hattı | 3 |
| 6 | MOD_DEF 0 | Modül Tanımı 0. Seri Kimlik için veri hattı | 3 |
| 7 | Rate Select | Bağlantı Gerektirmez | |
| 8 | LOS | Sinyal Kaybı göstergesi. Lojik 0 normal çalışmayı ifade eder | 4 |
| 9 | VeeR | Alıcı Toprak (Verici Toprak ile ortak) | 1 |
| 10 | VeeR | Alıcı Toprak (Verici Toprak ile ortak) | 1 |
| 11 | VeeR | Alıcı Toprak (Verici Toprak ile ortak) | 1 |
| 12 | RD- | Alıcı Terslenmiş DATA çıkışı, AC bağlı | |
| 13 | RD+ | Alıcı Terslenmemiş DATA çıkışı, AC bağlı | |
| 14 | VeeR | Alıcı Toprak (Verici Toprak ile ortak) | 1 |
| 15 | VccR | Alıcı Güç Beslemesi | |
| 16 | VccT | Verici Güç Beslemesi | |
| 17 | VeeT | Verici Toprak (Alıcı Toprak ile ortak) | 1 |
| 18 | TD+ | Verici Terslenmemiş DATA girişi, AC bağlı | |
| 19 | TD- | Verici Terslenmiş DATA girişi, AC bağlı | |
| 20 | VeeT | Verici Toprak (Alıcı Toprak ile ortak) | 1 |
Notlar:
- Devre toprağı, şasi toprağından dahili olarak izole edilmiştir.
- TX Disable > 2.0 V veya açık (open) durumda iken lazer çıkışı devre dışıdır; TX Disable < 0.8 V olduğunda lazer çıkışı etkindir.
- Ana kart (host board) üzerinde 2.0 V ile 3.6 V arasında bir gerilime, 4.7 kΩ – 10 kΩ direnç ile pull-up yapılmalıdır.
MOD_DEF(0) hattı, modülün takılı olduğunu belirtmek için hattı düşük seviyeye (logic low) çeker. - LOS, açık kollektör (open collector) çıkıştır. Ana kart üzerinde 2.0 V ile 3.6 V arasında bir gerilime, 4.7 kΩ – 10 kΩ direnç ile pull-up yapılmalıdır.
Logic 0 normal çalışmayı, Logic 1 ise sinyal kaybını gösterir.
Önerilen Uygulama Devresi
