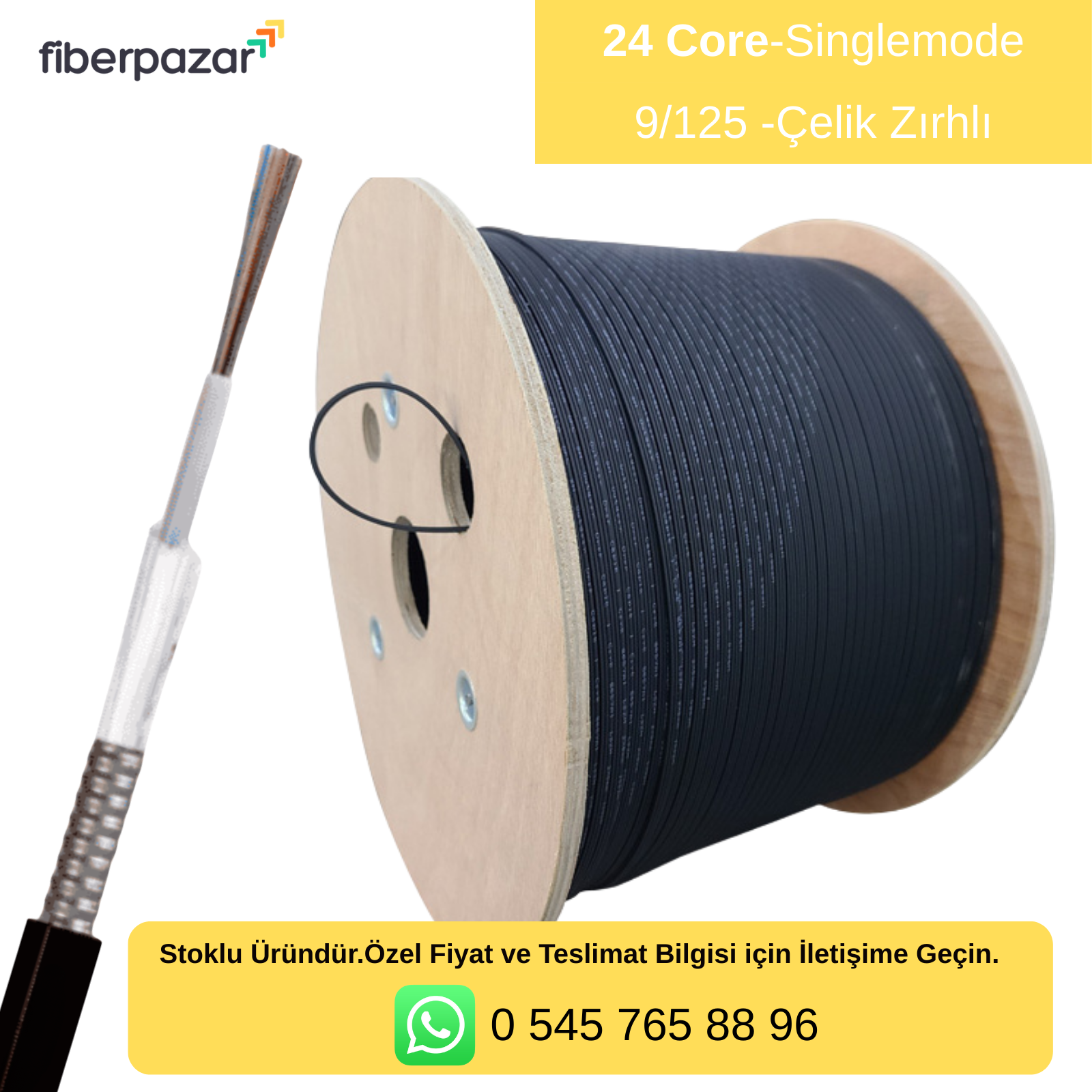

Neflan 24 Core OS2 Singlemode 9/125 Çelik Zırhlı Fiber Optik Kablo
Neflan 24 Core OS2 Singlemode 9/125 Çelik Zırhlı Fiber Optik Kablo
Ürüne Genel Bakış
Gevşek Tüpteki Liflerin Renk Sırası
GYXTS Neflan Fiber optik kablo YD / T769-2010 standardına uygundur.
Optik Özellikler
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
Zayıflama (+20°C)
|
850nm |
|
|
≤3.0 dB/km |
≤3.3 dB/km |
|
1300nm |
≤1.0 dB/km |
≤1.0 dB/km |
|||
|
1310nm |
≤0.36 dB/km |
≤0.36 dB/km |
|
|
|
|
1550nm |
≤0.22 dB/km |
≤0.23 dB/km |
|
|
|
|
Bant Genişliği (Sınıf A) |
850nm |
|
|
≥500MHz.km |
≥200MHz.km |
|
1300nm |
≥1000MHz.km |
≥600MHz.km |
|||
|
Sayısal Açıklık |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
Kablo Kesme Dalga Boyu |
≤1260nm |
≤1450nm |
|
|
|
Açıklama

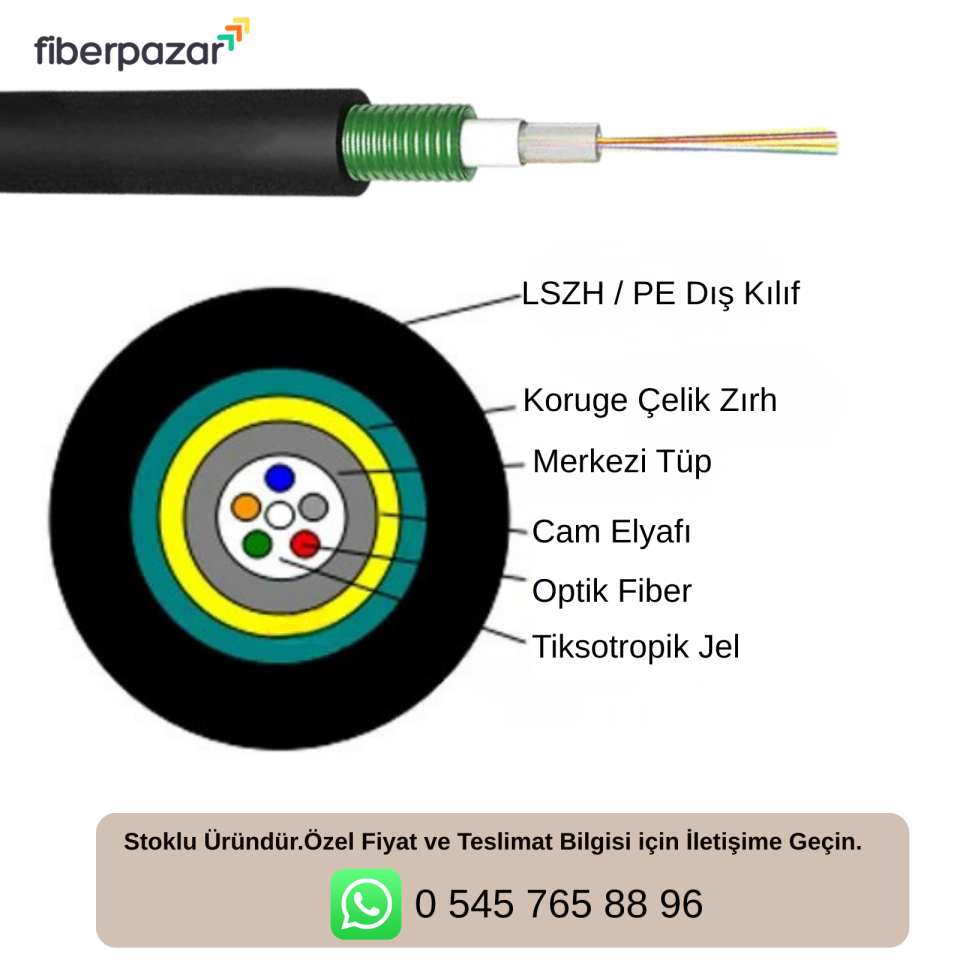

GYXTS Neflan kablo yapısı, yüksek modüllü malzemeden yapılmış ve su geçirmez bileşiklerle doldurulmuş gevşek bir kasaya 250μm fiber yerleştirmektir.
Gevşek kasayı uzunlamasına sarmak için çift taraflı kaplamalı plastik çelik kayış (PSP) tabakası kullanılır.
Kablonun kompakt ve uzunlamasına su geçirmezliğini sağlamak için çelik kayış ile gevşek kasa arasına su geçirmez malzeme eklenir.
Her iki tarafa iki paralel çelik tel yerleştirilir ve ardından bir hat oluşturmak için polietilen kılıf içine ekstrüde edilir.
Özellikler
Fiber Verileri
|
No |
Öğeler |
Birim |
Şartname G.652D |
||
|
1 |
Mod Alan Çapı
|
1310nm |
μm |
9.2±0.4 |
|
|
1550nm
|
μm |
10.4±0.5 |
|||
|
2 |
Kaplama Çapı |
μm |
124.8±0.7 |
||
|
3 |
Kaplama Dairesel Olmayan |
% |
≤0.7 |
||
|
4 |
Çekirdek Kaplama Eş Merkezlilik Hatası |
μm |
≤0.5 |
||
|
5 |
Kaplama Çapı |
μm |
245±5 |
||
|
6 |
Kaplama Dairesel Olmayan |
% |
≤6.0 |
||
|
7 |
Kaplama Eş Merkezlilik Hatası |
μm |
≤12.0 |
||
|
8 |
Kablo Kesme Dalga Boyu |
μm |
λcc ≤1260 |
||
|
9 |
Zayıflama (maksimum)
|
1310nm |
dB/km |
≤0.36 |
|
|
1550nm
|
dB/km |
≤0.22 |
|||
Kablo Verileri
|
Öğeler |
Özellikler |
|
|
Fiber No |
8 |
|
|
Kablo İç Yapısı |
1 |
|
|
Gevşek Tüp |
Boyut |
1.85±0.1 |
|
Malzeme |
PBT |
|
|
Tüp No |
1 |
|
|
Tüp Başına Lif Sayısı |
8 |
|
|
Dış Kılıf |
Malzeme |
HDPE |
|
Renk |
Siyah |
|
|
OD. |
Kablo Dış Çapı |
8.0±0.3 |
|
Çelik Bant |
Malzeme |
Çelik Bant |
|
Güçlendirmek |
Malzeme |
Cam İpliği |
|
Ağırlık |
Kablo Ağırlığı KM Başına |
40±5kg/km |
Mekanik ve Çevresel Özellikler
|
Öğeler |
Birimler |
Özellikler |
|
Maksimum Çekme (Uzun Vadeli) |
N |
1500 |
|
Maksimum Çekme (Kısa Vadeli) |
N |
2500 |
|
Ezilme (Uzun Vadeli) |
N/10cm |
600 |
|
Ezilme (Kısa Vadeli) |
N/10cm |
300 |
|
Rüzgar Hızı |
Saniye Başına Metre |
25 |
|
Minimum Bükülme Yarıçapı (Dinamik) |
Mm |
25D |
|
Minimum Bükülme Yarıçapı (Statik) |
mm |
10D |
|
Kurulum Sıcaklığı |
℃ |
-20～+60 |
|
Çalışma Sıcaklığı |
℃ |
-40～+70 |
|
Depolama Sıcaklığı |
℃ |
-40～+70 |
Uygulandığı Yerler
•Havai
•Boru Hattı
•Tarımsal
•Yeraltı
