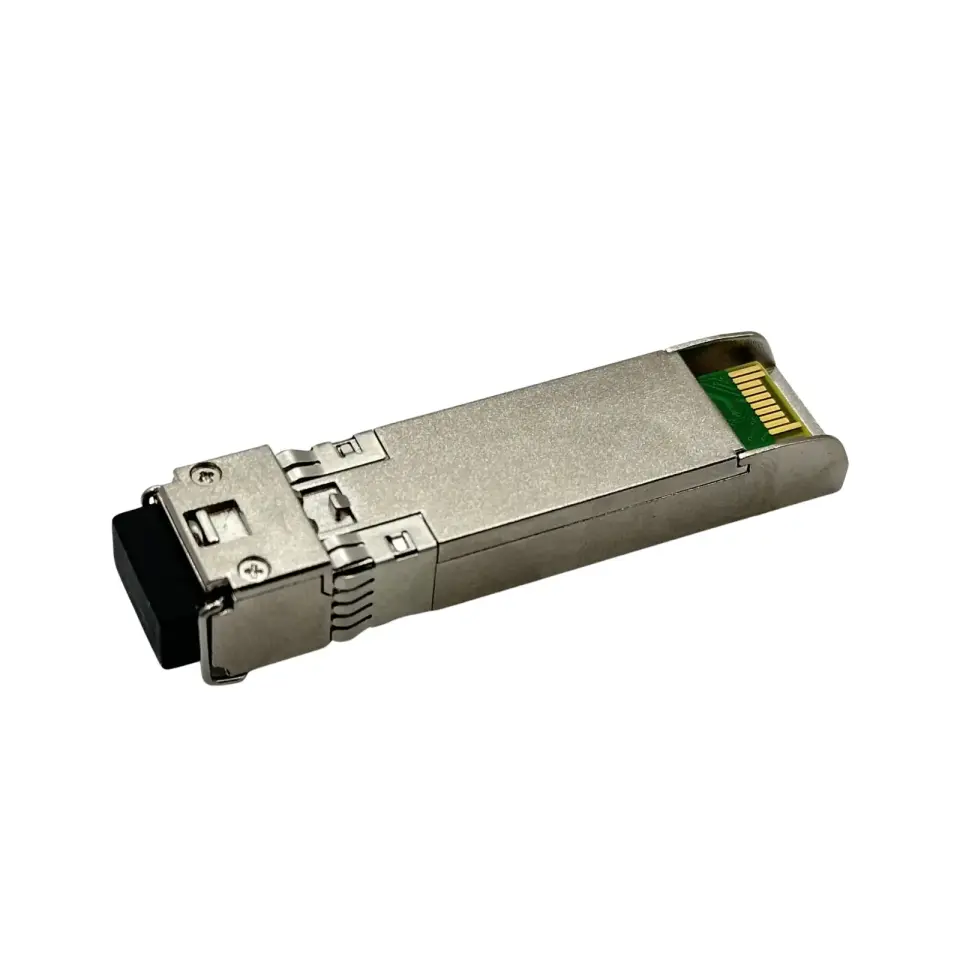

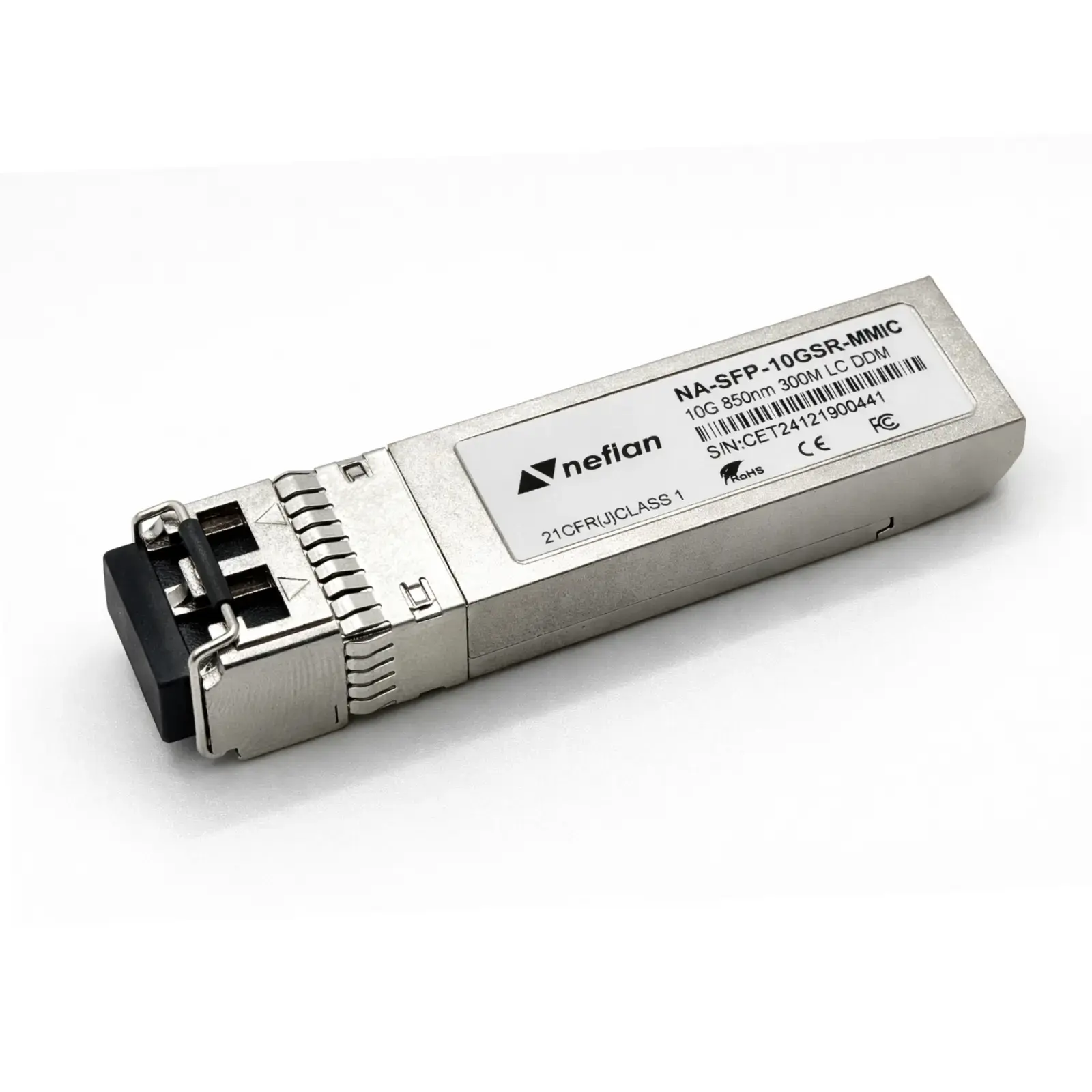

Neflan 10 Gigabit SFP+ Modül 10G-Base SR 850nm 300m LC MMF DDM

Neflan 10 Gigabit SFP+ Modül 10G-Base SR 850nm 300m LC MMF DDM

0,00 TL
Kategori
Multimode
Marka
Neflan
Stok Kodu
5K8G1ZU58Q
Fiyat
0,00 TL + KDV
Uyumlu Marka
Neflan Cisco Hp Aruba-Hp Dell Ruijie Huawei Allied Telesis Zyxel Fortinet Juniper Arista Extreme Network H3C Tp-Link D-Link Alcatel Lucent Moxa UBNT Edgecore
Paylaş:
ÜRÜN BİLGİLERİ
ÜRÜN BİLGİLERİ

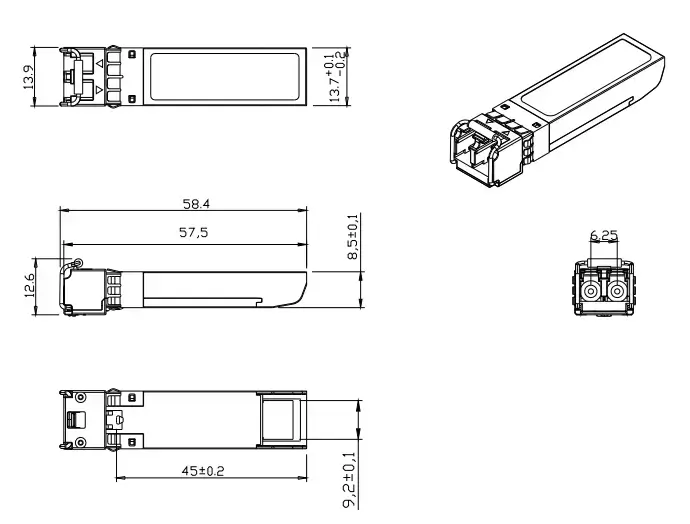

Neflan 10 Gigabit SFP+ Modül 10G-Base SR 850nm 300m LC MMF DDM

Ürüne Genel bakış

Neflan 10Gbps Multimode GBIC (SFP) Transceiver Modülleri, yüksek performans ve güvenilir fiber optik bağlantılar için üretilmiştir. Neflan transceiver modülleri, fiber teknolojisinin daha esnek kullanılmasını sağlayan geniş bir ürün yelpazesine sahiptir. 10Gbps’ye kadar veri iletim hızını ve 300 metreye kadar iletim mesafesini destekler. Tak-Çalıştır (Plug & Play) transceiver modülleri, hızlı ve kolay kurulum imkânı sunar. Neflan transceiver modülleri; switch–switch, switch–converter ve converter–converter gibi bağlantılarda kullanılabilir.


Özellikler

• 2000 MHz·km MMF üzerinde 300 m’ye kadar iletim
• 10Gbps’ye kadar veri hızı
• LC Duplex konnektör
• 850 nm VCSEL lazer ve PIN fotodedektör
• +3.3V tek güç beslemesi
• IEC 60825 lazer güvenlik standardına uygun
• Dijital Diagnostik (DDM) – SFF-8472 uyumlu
• RoHS uyumlu
• LVPECL uyumlu veri giriş/çıkış arayüzü
• Endüstriyel uygulamalar için -40°C ~ +85°C çalışma sıcaklık aralığı


Uygulamalar

• Gigabit Ethernet
• Fiber Channel
• Switch – Switch arayüzü
• Anahtarlamalı backplane uygulamaları
• Router / Server arayüzü
• Diğer optik iletim sistemleri



Mutlak Maksimum Değerler

Parametre Sembol Minimum Maksimum Birim
Depolama Sıcaklığı Tst -40 +85 °C
Besleme Gerilimi Vcc 0 +3.6 V
Çalışma Bağıl Nem Oranı RH 5 85 %



Çalışma Ortamı

Parametre Sembol Minimum Tipik Maksimum Birim
Besleme Gerilimi Vcc 3.15 3.45 V
Çalışma Kasa Sıcaklığı Ticari Tc 0 +70 °C
Endüstriyel Tc -40 +85 °C
Güç Tüketimi 1 W
Veri Hızı 1.25 Gbps










Optik Özellikler
(Ortamda Çalışma Sıcaklığı 0°C ile +70°C, Vcc =3.3 V)

Parametre Sembol Minimum Tipik Maksimum Birim
Verici Bölümü
Merkez Dalga Boyu lo 840 850 860 nm
Spektral Genişlik (RMS) Δλ - - 0.45 dB
Ortalama Çıkış Gücü Po -5 - -1 dBm
Sönüm Oranı Er 3.0 - - dB
Dispersiyon Cezası - - - 3.9 dB
Bağıl Yoğunluk RIN12OMA - - -128 dB/Hz
Toplam Jitter Tj - IEEE 802.3z and ANSI Fibre Channel Compatible
Alıcı Bölümü
Merkez Dalga Boyu lo - 850 nm
Alıcı Hassasiyeti Rsen - - -11.5 dBm
Zorlanmış Hassasiyet Rsen - - -10.5 dBm
Alıcı Aşırı Yükü Rov 0 - - dBm
Geri Dönüş Kaybı 12 - - dB
LOS Aktif LOSA -17 - - dBm
LOS Pasif LOSᴅ - - -15 dBm
LOS Histerizisi - 0.5 - 4



Elektriksel Özellikler
(Ortam Çalışma Sıcaklığı: 0 °C ile +70 °C arası, Vcc = 3,3 V)

Parametre Sembol Minimum Tipik Maksimum Birim
Verici Bölümü
Giriş Diferansiyel Empedansı Zin 90 100 110 Ohm
Veri Giriş Diferansiyel Salınımı Vin 180 700 mV
Tx (Verici) Devre Dışı Devre Dışı 2.0 Vcc V
Etkin 0 0.8 V
Tx (Verici) Arıza Durumu  Aktif 2.0 Vcc V
Pasif 0 0.8 V
Alıcı Bölümü
Çıkış Diferansiyel Empedansı Zout 100 Ohm
Veri Girişi Diferansiyel Salınımı Vout 300 800 mV
Alıcı Sinyal Kaybı Aktif 2.0 Vcc V
Pasif 0 0.8 V



Maksimum Desteklenen Mesafeler

Parametre Sembol Minimum Tipik Maksimum Birim
Fiber Tipi 850nm OFL Band Genişliği m
62.5 µm 160 Mhz-km 26 m
200 Mhz-km 33 m
400 Mhz-km 66 m
50 µm 400 Mhz-km 66 m
500 Mhz-km 82 m
2000 Mhz-km 300 m



Tanılama

Parametre Aralık Doğruluk Birim Kalibrasyon
Sıcaklık -5 ~ 75 ±3 °C Dahili
Voltaj 0 ~ Vcc 0.1 V Dahili
Bias Akımı 0 ~ 12 0.5 mA Dahili
Tx Gücü -8 ~ 1 ±1 dBm Dahili
Rx Gücü -18 ~ 0 ±1 dBm Dahili



EEPROM Bilgileri (A0)

Adres

Alan Boyutu (Bayt)

Alan Adı

HEX (Onaltılık)

Açıklama
0 1 Tanımlayıcı 03 SFP
1 1 Genişletilmiş Tanımlayıcı 04 MOD
2 1 Konnektör 07 LC
3-10 8 Alıcı-Verici 00 00 00 02 12 00 0D 01 Verici Kodu
11
1
 Kodlama 02 4B5B
12 1 Nominal Bit Hızı 0D 1250 Mbps
13 1 Rezerve Edilmiş 00
14 1 İletim Mesafesi (9µm) -km 14 20 km
15 1 İletim Mesafesi (9µm) 64
16 1 İletim Mesafesi (50µm) 00
17 1 İletim Mesafesi (62.5µm) 00
18 1 İletim Mesafesi (Bakır) 00
19 1 Rezerve Edilmiş 00
20-35 16 Tedarikçi Adı 57 49 4E 54 4F 50 20 20
20 20 20 20 20 20 20 20		 CRED
36 1 Rezerve Edilmiş 00
37-39 3 Tedarikçi OUI  00 00 00
40-55 16 Tedarikçi Parça Numarası xx xx xx xx xx xx xx xx
xx xx xx xx xx xx xx xx		 ASCII
59-59 4 Tedarikçi Revizyonu 31 2E 30 20 V1.0
60-61 2 Dalga Boyu 05 1E 1310nm
62 1 Rezerve Edilmiş 00
63 1 CC Taban XX 0~62 Baytlarının Sağlama Toplamı
64-65 2 Seçenekler 00 1A LOS, Tx Devre Dışı Bırakma,
Tx Hatası
66 1 Maksimum BR 32 50%
67 1 Minimum BR 32 50%
68-83 16 Satıcı SN 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00		 Belirtilmemiş
84-91 8 Tedarikçi Tarih Kodu XX XX XX 20 Yıl, Ay, Gün
92-94 3 Rezerve Edilmiş 00
95 1 CC_EXT XX 64~94 Baytlarının Sağlama Toplamı
96-255 160 Satıcıya Özel










































Pin Tanımlamaları

Pinler

İsim

Açıklama

Not
1 VeeT Verici Toprak Ucu
2 Tx Fault  Verici Arıza Göstergesi 1
3 Tx Disable Verici Devre Dışı 2
4 MOD DEF2  Modül Tanımlama 2 3
5 MOD DEF1 Modül tanımlama 1 3
6 MOD DEF0 Modül Tanımlama 0 3
7 Rate Select Bağlantı Yok
8 LOS  Optik Sinyal Kaybı 4
9 VeeR  Alıcı Toprak Ucu
10 VeeR  Alıcı Toprak Ucu
11 VeeR  Alıcı Toprak Ucu
12 RD-  Alıcı Veri Çıkışı 5
13 RD+ Rx Veri Çıkışı 5
14 VeeR Alıcı Toprak Ucu
15 VccR  Alıcı Besleme Gücü
16 VccT  Verici Besleme Gücü
17 VeeT Verici Toprak Ucu
18 TD+  Verici Veri Girişi 6
19 TD-  Ters Verici Veri Girişi 6
20 VeeT  Verici Toprak Ucu



Notlar:

  1. TX Fault, açık kollektör (open collector) bir çıkıştır. Ana kart (host board) üzerinde 4.7k~10kΩ değerinde bir direnç ile 2.0V ile Vcc+0.3V arasındaki bir gerilime pull-up yapılmalıdır.
    Mantık 0 normal çalışmayı; mantık 1 ise herhangi bir lazer arızasını gösterir.
    Düşük seviyede çıkış 0.8V’un altına çekilir.
  2.  TX Disable, verici (transmitter) optik çıkışını kapatmak için kullanılan bir giriş sinyalidir. Modül içinde 4.7k~10kΩ direnç ile pull-up yapılmıştır. Durumları aşağıdaki gibidir:

• Düşük (0~0.8V): Verici açık

• (>0.8V, <2.0V): Tanımsız

• Yüksek (2.0~3.3V): Verici devre dışı

• Açık (Open): Verici devre dışı

  1. MOD-DEF 0, 1, 2, modül tanımlama pinleridir. Ana kart (host board) üzerinde 4.7k~10kΩ direnç ile pull-up yapılmalıdır. Pull-up gerilimi VccT veya VccR olmalıdır.

• MOD-DEF 0, modülün takılı olduğunu göstermek için modül tarafından toprağa (GND) çekilir.

• MOD-DEF 1, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün saat (clock) hattıdır.

• MOD-DEF 2, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün veri (data) hattıdır.

  1. LOS (Loss of Signal), açık kollektör (open collector) bir çıkıştır. Ana kart üzerinde 4.7k~10kΩ direnç ile 2.0V ile Vcc+0.3V arasındaki bir gerilime pull-up yapılmalıdır.
    Mantık 0 normal çalışmayı; mantık 1 ise sinyal kaybını gösterir.
    Düşük seviyede çıkış 0.8V’un altına çekilir.
  2. Bunlar diferansiyel alıcı (receiver) çıkışlarıdır. Dahili olarak AC-kuplajlı 100Ω diferansiyel hatlardır ve kullanıcı SERDES tarafında 100Ω (diferansiyel) terminasyon ile sonlandırılmalıdır.
  3. Bunlar diferansiyel verici (transmitter) girişleridir. Modül içinde 100Ω diferansiyel terminasyona sahip, AC-kuplajlı diferansiyel hatlardır.



Önerilen Uygulama Devresi
