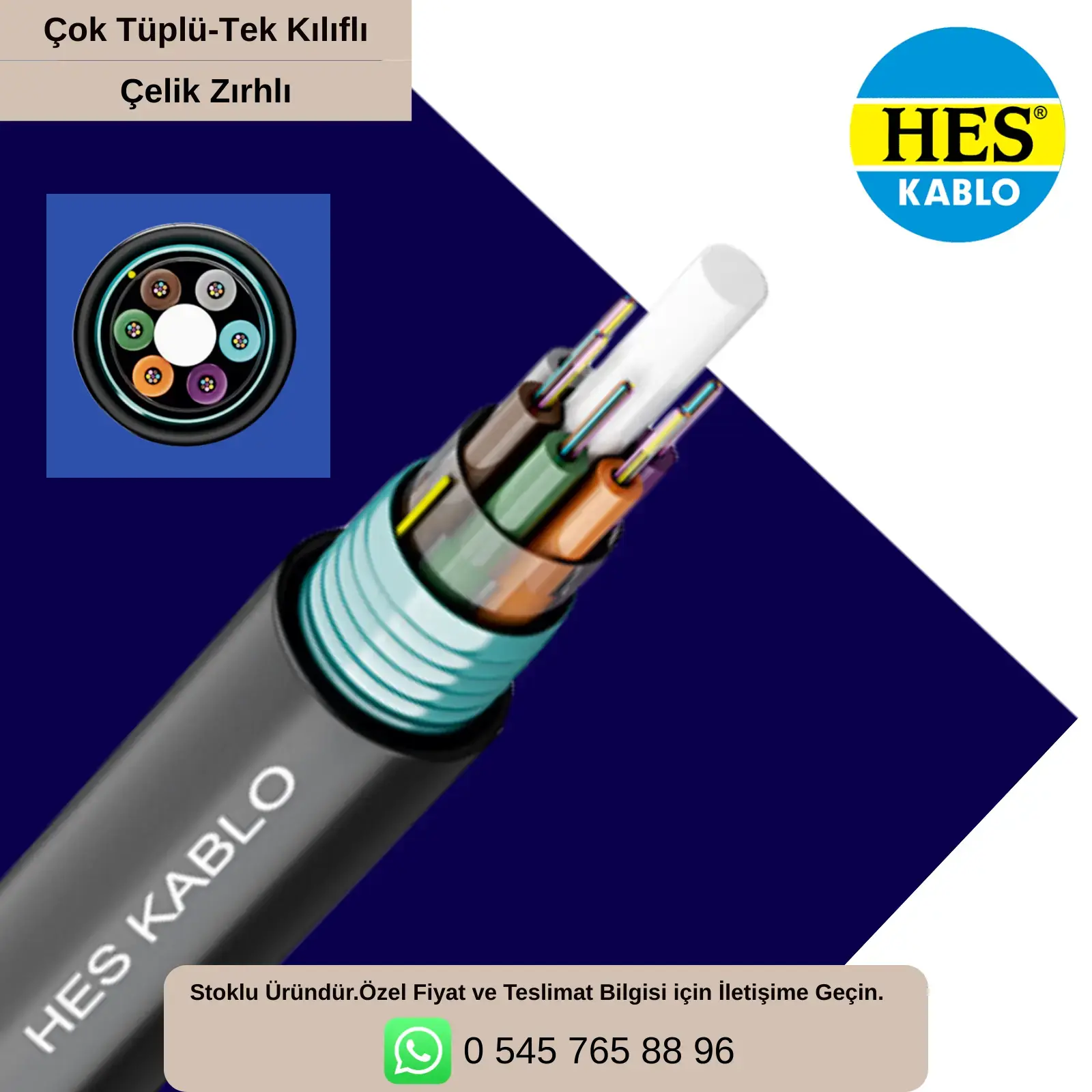

HES 96 Core OS2 Singlemode 9/125 Çelik Zırhlı Fiber Optik Kablo-Çok Tüplü
HES 96 Core OS2 Singlemode 9/125 Çelik Zırhlı Fiber Optik Kablo-Çok Tüplü
Ürüne Genel Bakış
Buffer Tüp Renkleri
Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz, Kırmızı,
Siyah, Sarı, Menekşe, Pembe, Turkuaz ve Siyah çizgili renkler.
Fiber Renkleri
Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz, Kırmızı,
Siyah, Sarı, Menekşe, Pembe, Turkuaz ve Siyah halkalı renkler.
İç Kılıf : Yok
Zırh : Ondüle Çelik Bant
Dış Kılıf : Siyah MDPE, kalınlık nominal 1,5 ± 0,1 mm.
Kullanıldığı Yerler
Uzun mesafe ve yerel haberleşme ağlarında HDPE vb.
malzemeden yapılan boru içerisinde kullanılır.

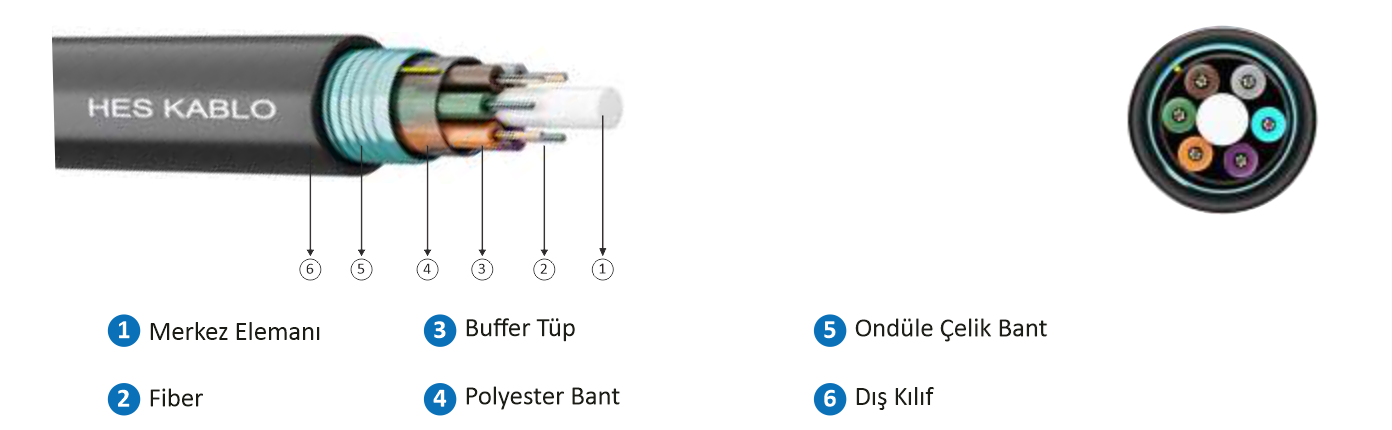

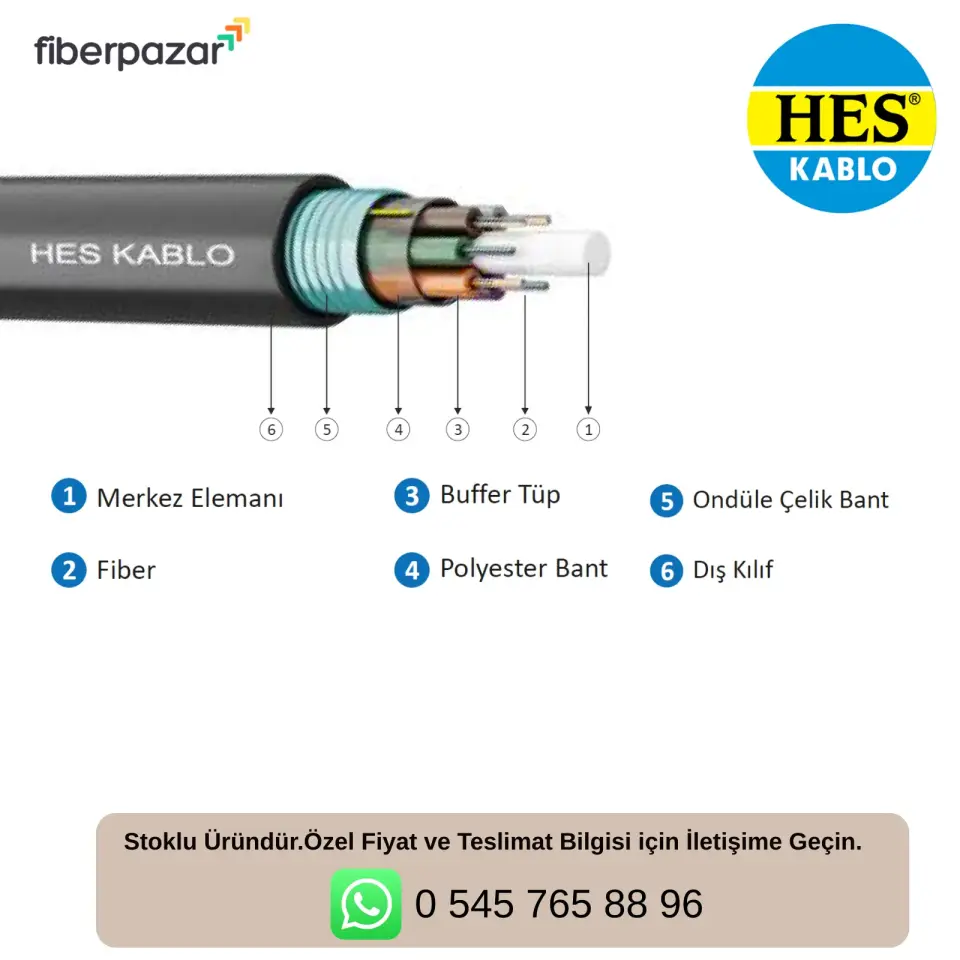

Kablo Yapısı
Buffer tüpler (ve varsa fitiller) SZ büküm yöntemiyle FRP
elemanı çevresine bükülür. Daha sonra yeterli miktarda
aramid / glass iplikler zırh olarak uygulanır. MDPE malzeme
ile kılıflanır. Su bloklama özelliğine sahiptir.
|
KABLO BOYUTSAL ÖZELLİKLERİ |
||||||||
|
Fiber |
Buffer Tüp Sayısı |
Fitil Sayısı |
Tüp Başına Fiber Sayısı |
Merkez Eleman |
Merkez Eleman |
Buffer Tüp |
Kablo |
Kablo |
|
8 |
2 |
4 |
4 |
2,2 |
Yok |
2,0/1,4 |
11,7 |
130 |
|
12 |
3 |
3 |
4 |
2,2 |
Yok |
2,0/1,4 |
11,7 |
131 |
|
16 |
4 |
2 |
4 |
2,2 |
Yok |
2,0/1,4 |
11,7 |
132 |
|
24 |
6 |
- |
4 |
2,2 |
Yok |
2,0/1,4 |
11,7 |
133 |
|
36 |
6 |
- |
6 |
2,5 |
Yok |
2,4/1,7 |
12,8 |
161 |
|
48 |
6 |
- |
8 |
2,5 |
Yok |
2,4/1,7 |
12,8 |
162 |
|
72 |
6 |
- |
12 |
2,7 |
Yok |
2,6/1,8 |
13,4 |
178 |
|
96 |
8 |
- |
12 |
2,7 |
Yok |
2,6/1,8 |
15,2 |
221 |
|
144 |
12 |
- |
12 |
2,7 |
8,0 |
2,6/1,8 |
18,7 |
322 |
|
288 |
24 |
- |
12 |
2,7 |
5,4 |
2,6/1,8 |
21,3 |
425 |
|
432 |
18 |
- |
24 |
3,0 |
Yok |
2,6/1,8 |
19,7 |
346 |
|
MEKANİK VE ÇEVRESEL ÖZELLİKLER |
||
|
Fiziksel Testler |
Koşullar |
Standart |
|
Gerilme Direnci |
2000 N (Kurulum sırasında) |
IEC 60794-1-21-E1 |
|
Darbe Dayanıklılığı |
10J, 3 Darbe |
IEC 60794-1-21-E4 |
|
Ezilme Direnci |
3000 N / 10cm |
IEC 60794-1-21-E3 |
|
Bükme Yarıçapı (Kurulum sırasında) |
20x kablo çapı |
IEC 60794-1-21-E11 |
|
Bükme Yarıçapı (Servis sırasında) |
10x kablo çapı |
IEC 60794-1-21-E11 |
|
Sıcaklık (Çalışma/Depolama/Taşıma) |
-40 ila +70 ° C |
IEC 60794-1-22-F1 |
|
Sıcaklık (Montaj) |
-30 ila +60 ° C |
IEC 60794-1-22-F1 |
|
Su Sızdırmazlık Testi |
24 saatte 3m uzunluk |
IEC 60794-1-22-F5 |
|
Alev Testi** |
Yok |
Yok |
* Tolerans ± % 10
** Bu test dış kılıfı HFFR olan ürünler için geçerlidir.
