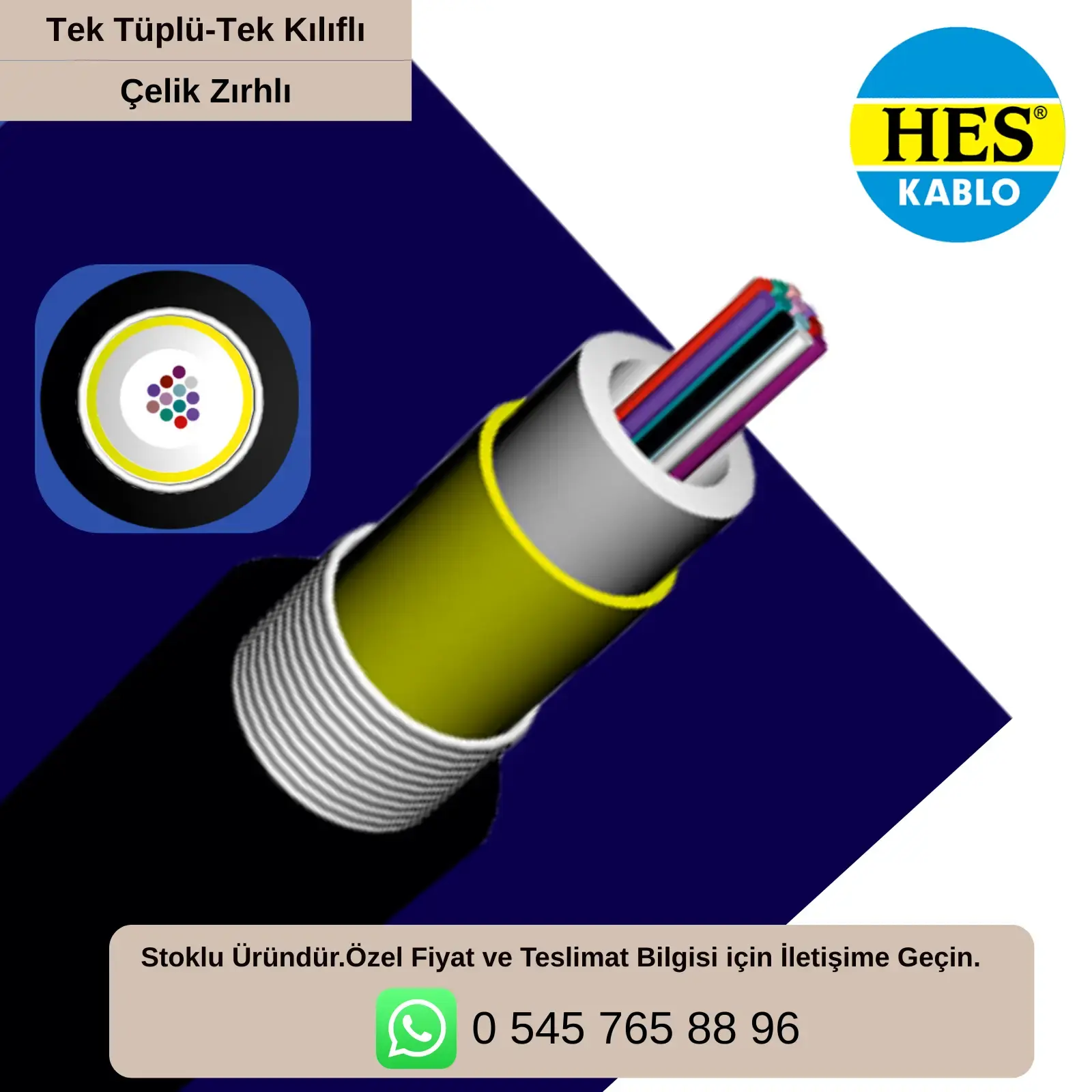

HES 4 Core OM4 Multimode 50/125 Çelik Zırhlı Fiber Optik Kablo
HES 4 Core OM4 Multimode 50/125 Çelik Zırhlı Fiber Optik Kablo
Buffer Tüp Renkleri
Natürel
Fiber Renkleri
Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz, Kırmızı, Siyah, Sarı, Menekşe, Pembe, Turkuaz ve Siyah halkalı renkler.
İç Kılıf : Yok
Zırh : Ondüle Çelik Bant
Dış Kılıf : Siyah MDPE, kalınlık nominal 1,5 ± 0,1 mm.
Kullanıldığı Yerler
Uzun mesafe ve yerel haberleşme ağlarında HDPE vb. malzemeden yapılan boru içerisinde kullanılır.

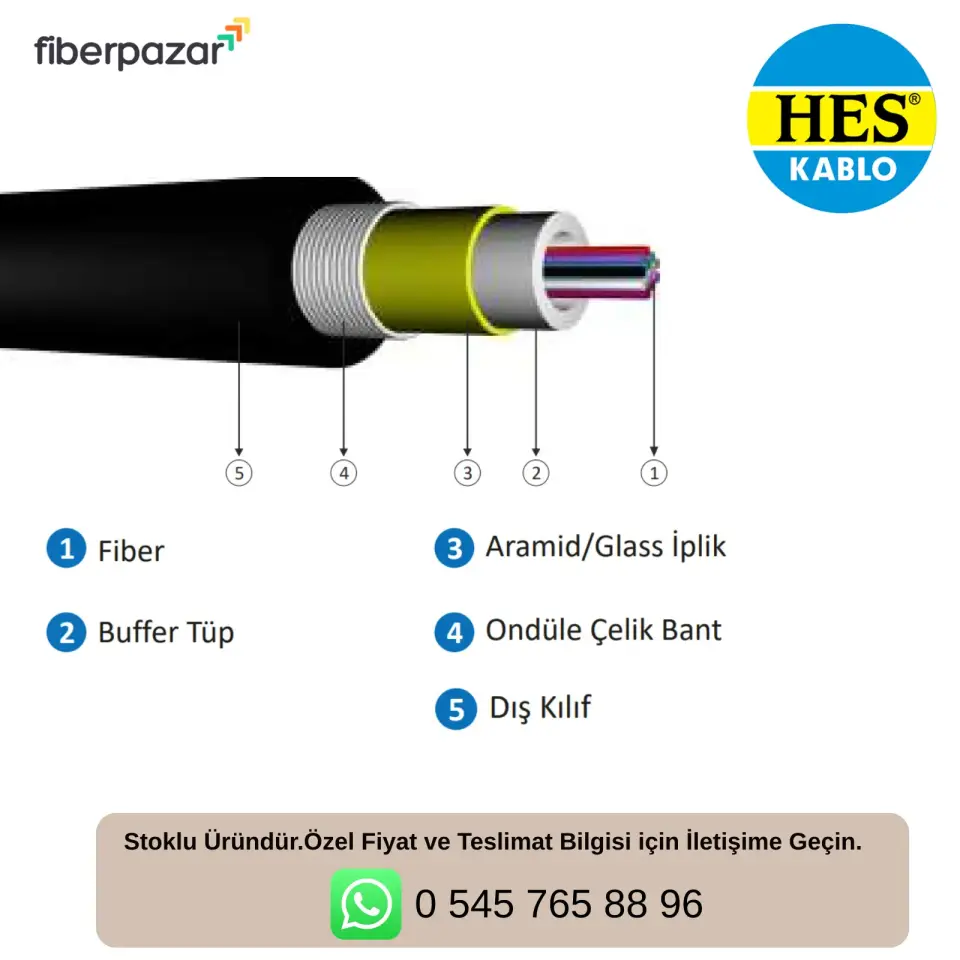

Kablo Yapısı
Merkezi buffer tüp içerisine boyalı fiber elyafları yerleştirilir. Daha sonra aramid/glass ipliklerle birlikte ondüle çelik bant zırh olarak uygulanır. MDPE malzeme ile kılıflanır. Su bloklama özelliğine sahiptir.
|
KABLO BOYUTSAL ÖZELLİKLERİ |
|||
|
Fiber Sayısı |
Buffer Tüp |
Kablo Çapı * |
Kablo Ağırlığı (Kg/km) * |
|
4 |
3,0 / 2,0 |
9,0 |
96 |
|
6 |
3,0 / 2,0 |
9,0 |
96 |
|
8 |
3,0 / 2,0 |
9,0 |
96 |
|
12 |
3,0 / 2,0 |
9,0 |
96 |
|
16 |
3,0 / 2,0 |
9,0 |
96 |
|
24 |
3,0 / 2,0 |
9,0 |
96 |
|
MEKANİK VE ÇEVRESEL ÖZELLİKLER |
||
|
Fiziksel Testler |
Koşullar |
Standart |
|
Gerilme Direnci |
1100 N (Kurulum sırasında) |
IEC 60794-1-21-E1 |
|
Darbe Dayanıklılığı |
10J, 3 darbe |
IEC 60794-1-21-E4 |
|
Ezilme Direnci |
2000 N / 10cm |
IEC 60794-1-21-E3 |
|
Bükme Yarıçapı (Kurulum Sırasında) |
30 x kablo çapı |
IEC 60794-1-21-E11 |
|
Bükme Yarıçapı (Servis Sırasında) |
15 x kablo çapı |
IEC 60794-1-21-E11 |
|
Sıcaklık (Çalışma/Depolama/Taşıma) |
-40 ila +70 ° C |
IEC 60794-1-22-F1 |
|
Sıcaklık (Montaj) |
-30 ila +60 ° C |
IEC 60794-1-22-F1 |
|
Su Sızdırmazlık Testi |
24 saatte 3m uzunluk |
IEC 60794-1-22-F5 |
|
Alev Testi ** |
Yok |
Yok |
** Bu test dış kılıfı HFFR olan ürünler için geçerlidir.
FİBER OPTİK KABLO RENK KODU
