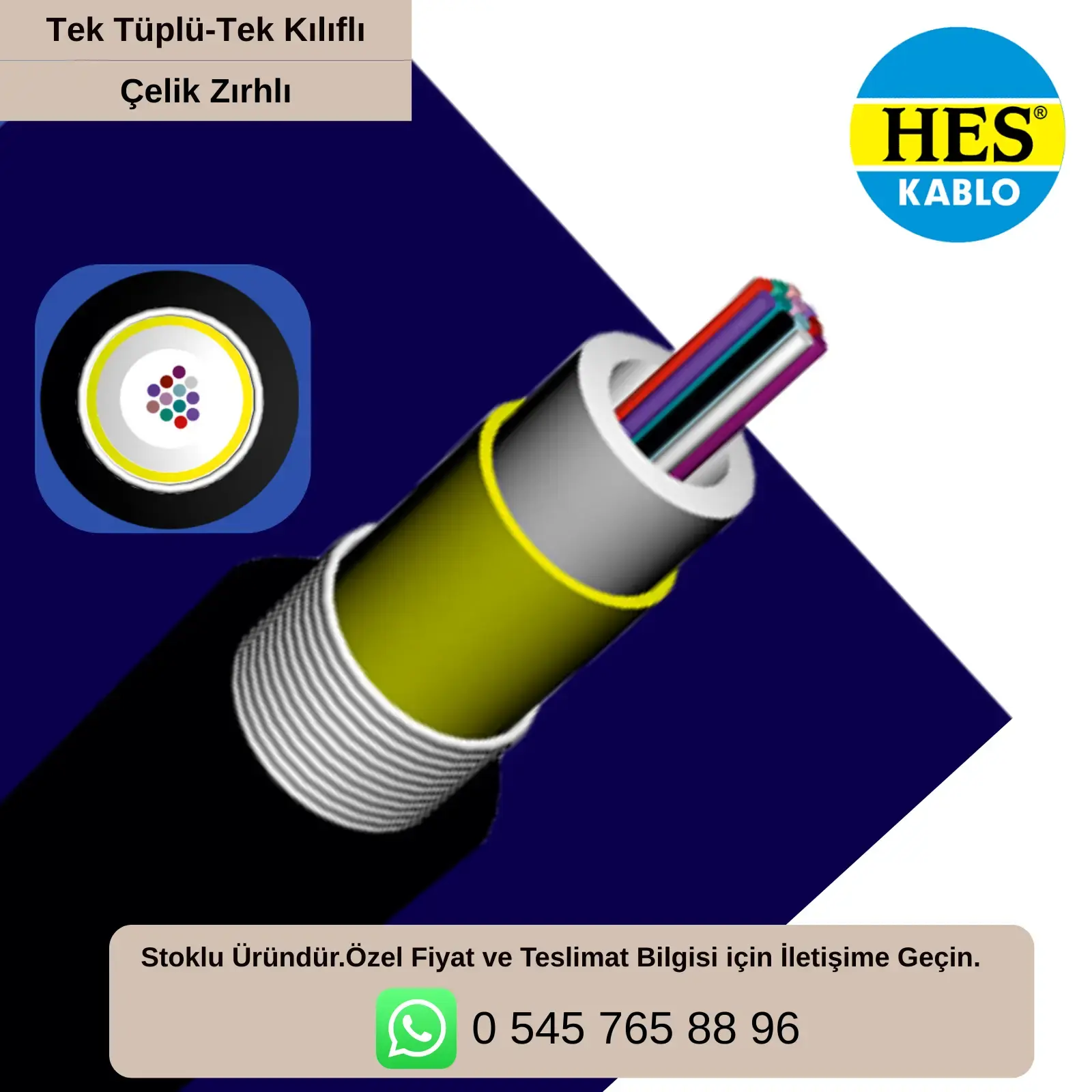

HES 12 Core OM5 Multimode 50/125 Çelik Zırhlı Fiber Optik Kablo
HES 12 Core OM5 Multimode 50/125 Çelik Zırhlı Fiber Optik Kablo
Ürüne Genel Bakış
Buffer Tüp Renkleri
Natürel
Fiber Renkleri
Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz, Kırmızı, Siyah, Sarı, Menekşe, Pembe, Turkuaz ve Siyah halkalı renkler.
İç Kılıf : Yok
Zırh : Ondüle Çelik Bant
Dış Kılıf : Siyah MDPE, kalınlık nominal 1,5 ± 0,1 mm.
Kullanıldığı Yerler
Uzun mesafe ve yerel haberleşme ağlarında HDPE vb. malzemeden yapılan boru içerisinde kullanılır.

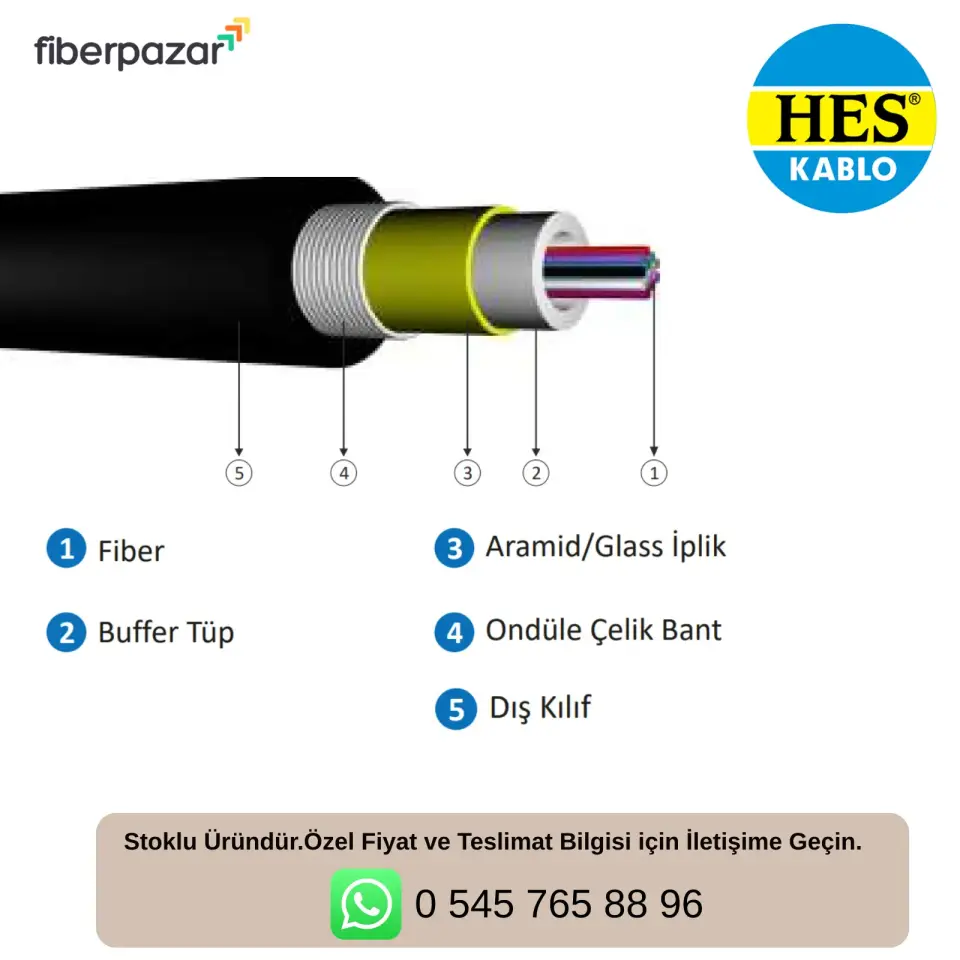

Kablo Yapısı
Merkezi buffer tüp içerisine boyalı fiber elyafları yerleştirilir. Daha sonra aramid/glass ipliklerle birlikte ondüle çelik bant zırh olarak uygulanır. MDPE malzeme ile kılıflanır. Su bloklama özelliğine sahiptir.
|
KABLO BOYUTSAL ÖZELLİKLERİ |
|||
|
Fiber Sayısı |
Buffer Tüp |
Kablo Çapı * |
Kablo Ağırlığı (Kg/km) * |
|
4 |
3,0 / 2,0 |
9,0 |
96 |
|
6 |
3,0 / 2,0 |
9,0 |
96 |
|
8 |
3,0 / 2,0 |
9,0 |
96 |
|
12 |
3,0 / 2,0 |
9,0 |
96 |
|
16 |
3,0 / 2,0 |
9,0 |
96 |
|
24 |
3,0 / 2,0 |
9,0 |
96 |
|
MEKANİK VE ÇEVRESEL ÖZELLİKLER |
||
|
Fiziksel Testler |
Koşullar |
Standart |
|
Gerilme Direnci |
1100 N (Kurulum sırasında) |
IEC 60794-1-21-E1 |
|
Darbe Dayanıklılığı |
10J, 3 darbe |
IEC 60794-1-21-E4 |
|
Ezilme Direnci |
2000 N / 10cm |
IEC 60794-1-21-E3 |
|
Bükme Yarıçapı (Kurulum Sırasında) |
30 x kablo çapı |
IEC 60794-1-21-E11 |
|
Bükme Yarıçapı (Servis Sırasında) |
15 x kablo çapı |
IEC 60794-1-21-E11 |
|
Sıcaklık (Çalışma/Depolama/Taşıma) |
-40 ila +70 ° C |
IEC 60794-1-22-F1 |
|
Sıcaklık (Montaj) |
-30 ila +60 ° C |
IEC 60794-1-22-F1 |
|
Su Sızdırmazlık Testi |
24 saatte 3m uzunluk |
IEC 60794-1-22-F5 |
|
Alev Testi ** |
Yok |
Yok |
* Tolerans ± % 10
