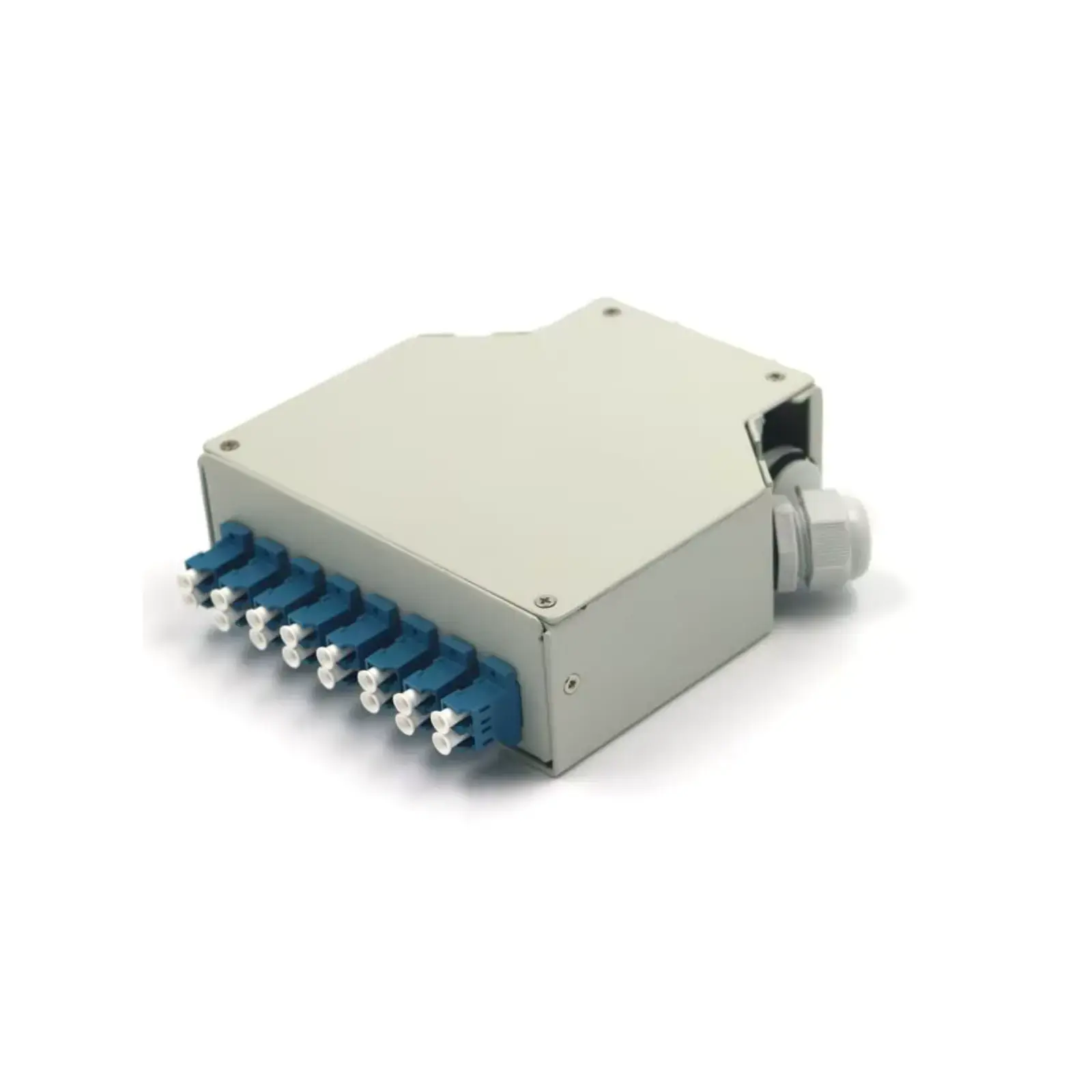

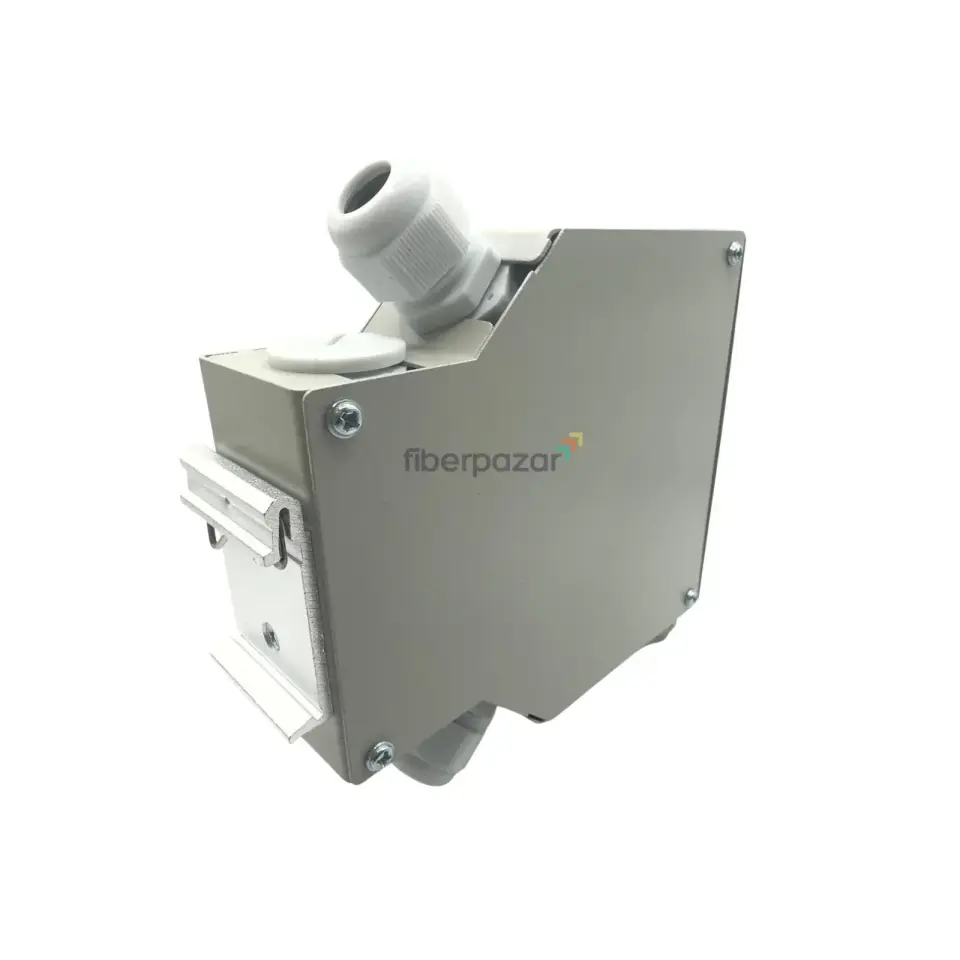

DIN Ray Fiber Optik Sonlandırma Kutusu 8 Port LC-DX
DIN Ray Fiber Optik Sonlandırma Kutusu 8 Port LC-DX
Ürüne Genel Bakış
DIN Ray Fiber Optik Sonlandırma Kutusu saha tipi panolarda ve dağıtım kutularında optik fiber kabloların güvenli, düzenli ve korumalı biçimde sonlandırılması, dağıtımı ve korunması için tasarlanmış kompakt bir çözüm sunar. Bu model özellikle DIN ray montajına uygun şekilde geliştirilmiş olup, kolay kurulum ve servis avantajı sağlar.
Özellikler
• DIN EN 60715' e uygun 35 mm DIN ray montajı.
• 1U/2U gibi rack uyumluluğu yerine pano içi kompakt montaj.
• İçeride 4, 8, 12 veya 24 LC/SC adaptör kapasite seçenekleri.
• Maksimum 12/24 adet fiber splice (kaynak) kapasitesi (tray'e bağlı olarak değişir).
• Hem pigtail hem de yapılandırılmış patch kablo için ayrılmış bölmeler.
• Kilitlenebilir kapak ve toz-sız ortam için conta.
• LSZH (Low Smoke Zero Halogen) muhafaza opsiyonu.
• Giriş/çıkış için çoklu kablo girişleri (kablo kelepçeleri ve strain relief ile).
• IP20 seviyesinde dahili koruma (opsiyonel IP54 versiyon mevcut olabilir).
Uygulama Alanları
• Bina içi telekom altyapıları
• Endüstriyel otomasyon panoları
• Haberleşme dolapları ve dağıtım panoları
• Saha istasyonları / sokak dolapları (şartnameye göre uygun kaplama ile)
• Veri merkezleri (dağıtım katmanı)
Teknik Özellikler
|
ÖZELLİK |
DEĞER |
|
Malzeme |
ABS/PC alev geciktirici; opsiyonel metal (çelik/alüminyum) |
|
Ağırlık |
Model ve aksesuarlarla 300–800 g arası |
|

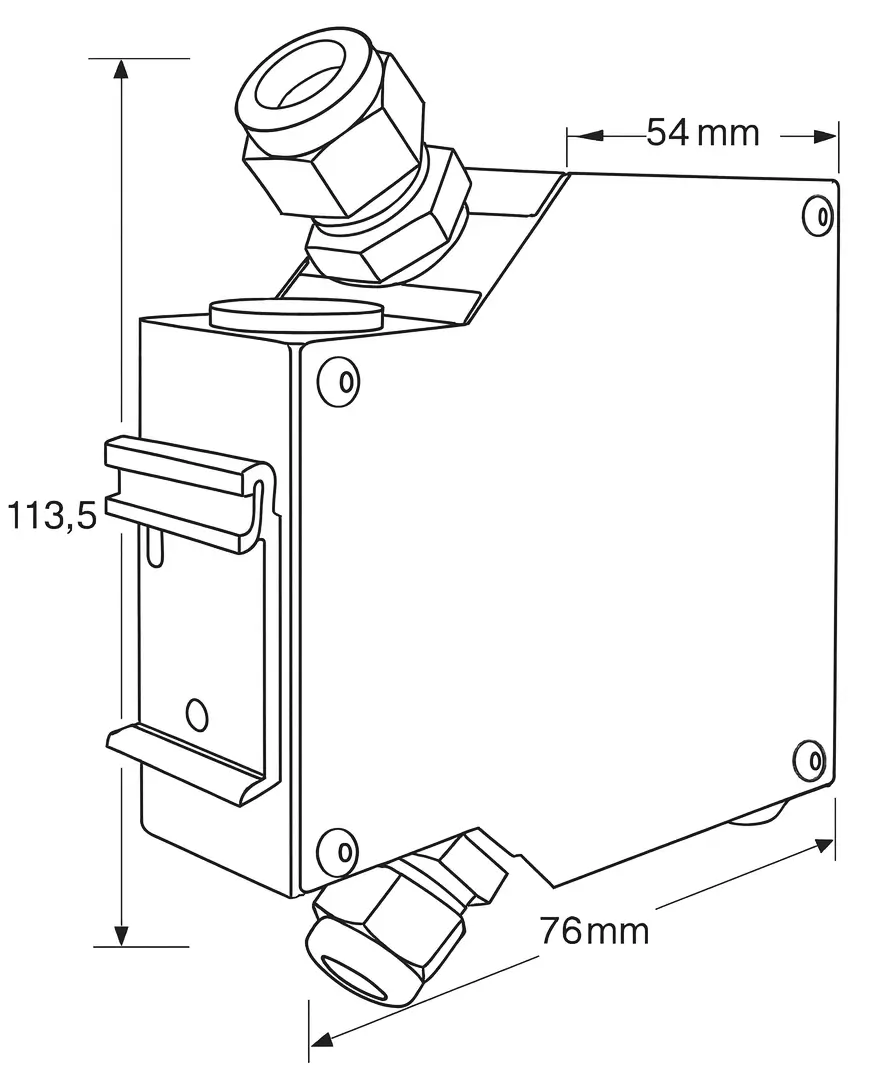

Boyutlar (mm) |
Tipik: 120 x 90 x 45 (G x Y x D) — model varyasyonu ile değişir |
|
Montaj |
35 mm DIN ray, vidalı pano montaj aparatı (opsiyonel) |
|
Renk |
RAL 7035 (açık gri) veya isteğe bağlı renkler |
|
Adaptör Tipi |
SC/LC/ST/FC |
|
Maksimum Adaptör Adedi |
24 LC (Duplex) veya 12 SC (Simplex) |
|
Splice Tepsisi Kapasitesi |
6 / 12 / 24 fiber (model bazlı) |
|
Minimum Bükülme Yarıçapı |
30 mm (fiber tipi ve pigtail ile uyumlu) |
|
Uyumluluk |
Single-mode (OS2), Multimode (OM1/OM2/OM3/OM4/OM5) |
Mekanik ve Çevresel Özellikler
|
Çalışma Sıcaklığı |
-20 °C — +60 °C |
|
Depolama Sıcaklığı |
-40 °C — +85 °C |
|
Nem |
%5 — %95, yoğuşmasız |
|
Koruma Seviyesi |
IP20 (standart), IP54 (opsiyonel) |
|
Statik Dayanım |
IEC standardına göre (model bazlı test) |
|
Yangın Sınıfı |
UL94 V-0 (ABS/PC için) |
Fiziksel Düzen ve İç Yerleşim
• Kapağın altında adaptör modülleri için ön panel ve arkada splice tepsisi bulunur.
• Pigtail yönetimi için kablo yuvaları ve bantlama noktaları mevcuttur.
• Kablo girişlerinde hem yuvarlak hem düz kablolar için kelepçeler.
• Servis kolaylığı için menteşeli kapak ve tek tornavida ile erişim.
Montaj ve Kurulum Rehberi (Özet)
1. DIN ray üzerine uygun konuma asın; kilit mekanizmasını sabitleyin.
2. Kablo girişinden fiber kabloyu nazikçe içeri alın; gerekli ise kablo pelerinini çıkarın.
3. Fiberleri uygun adaptör/pigtail ile sonlandırın veya splice yapın.
4. Splice'leri splice tepsisine yerleştirin ve düzenleyin; bükülme yarıçapı sınırlarına dikkat edin.
5. Kablo bağlama ve strain relief uygulamasını yapın.
6. Kapağı kapatıp kilitleyin; etiketleme yapın.
Test ve Performans
• Her bir sonlandırma noktası için OTDR ile çift yönlü test önerilir.
• IL (Insertion Loss) ve RL (Return Loss) değerleri aşağıdaki sınırlar içinde olmalıdır:
• Single-mode konektör IL: ≤ 0.3 dB (typ.)
• Multimode konektör IL: ≤ 0.5 dB (typ.)
• RL (Reflectance): ≥ 50 dB (single-mode), multimode için ≥ 30 dB önerilir.
Standartlar ve Uyumluluk
• IEC 61754 (fiber konektör arayüzleri)
• IEC 60304 / EN 60715 (DIN ray montaj standardı uyumu için referans)
• RoHS uyumluluğu
• Opsiyonel: CE işareti, UL sertifikası (malzeme/versiyona bağlı)
