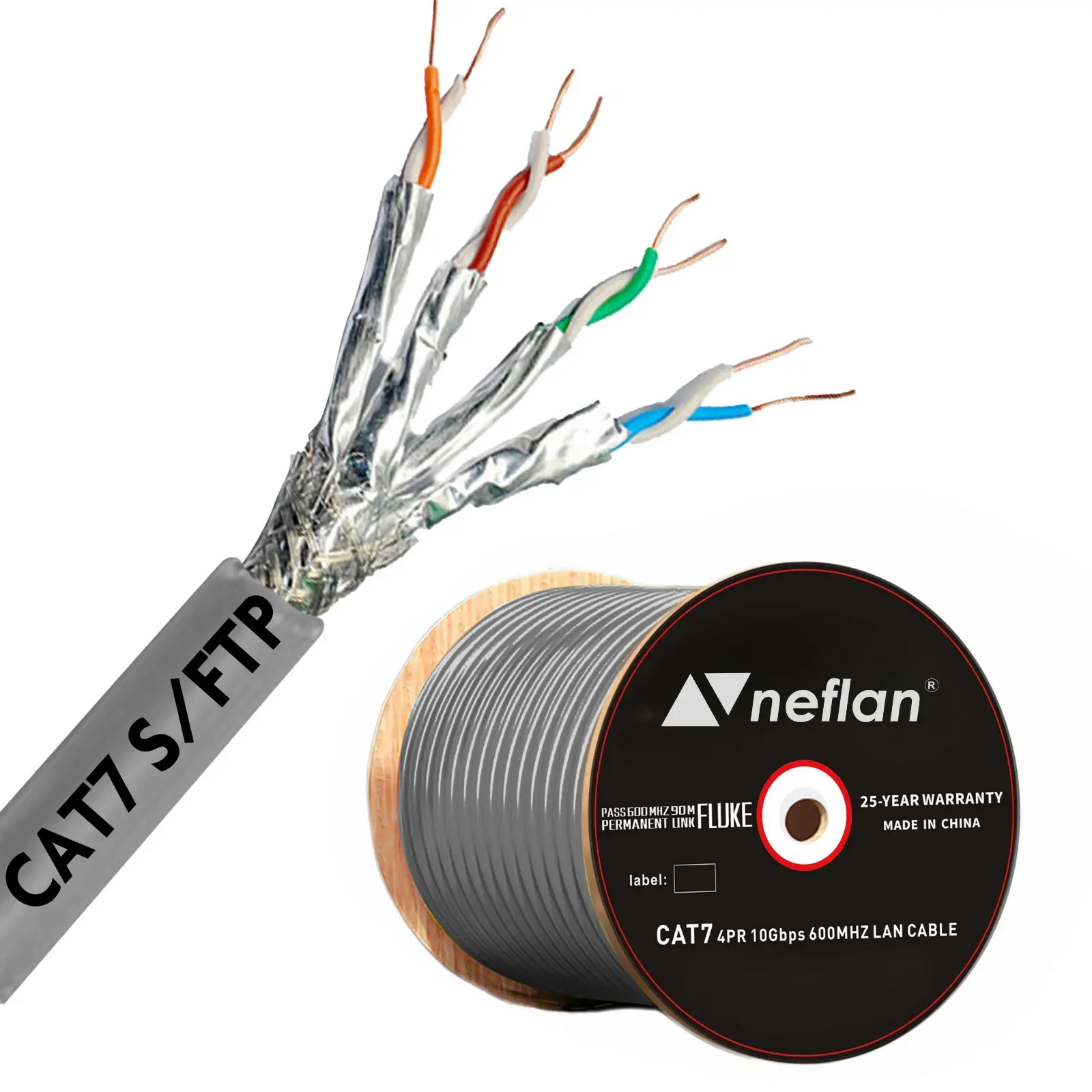

Cat7 S/FTP Lszh 23 Awg Data Kablosu-500metre
Cat7 S/FTP Lszh 23 Awg Data Kablosu-500metre
Ürüne Genel Bakış
Cat7 S/FTP Lszh 23 Awg Data Kablosu-500metre, yüksek hızlı ve parazitsiz veri iletimi gerektiren profesyonel ağ altyapıları için tasarlanmıştır. Cat7 S/FTP Lszh 23 Awg Data Kablosu-500metre, her çift için folyo zırh (FTP) ve genel örgü zırh (S) içeren S/FTP yapısı, elektromanyetik girişimlere karşı maksimum koruma sağlar. Cat7 S/FTP Lszh 23 Awg Data Kablosu-500metre, LSZH (Low Smoke Zero Halogen) dış kılıfı sayesinde yangın anında düşük duman ve zehirli gaz salınımı sunarak insan sağlığı ve ekipman güvenliğini ön planda tutar. Cat7 S/FTP Lszh 23 Awg Data Kablosu 500 metre makaralı ambalajı ile büyük ölçekli projelerde hızlı ve ekonomik kurulum imkânı sağlar.
Özellikler
• Cat7 sınıfı yüksek performanslı veri iletimi
• 10 Gbps yüksek hızlı veri iletimi
• 600 MHz’e kadar yüksek frekans desteği
• 90 m Fluke Networks testli performans doğrulaması
• Yüksek NEXT ve PS NEXT değerleri
• Düşük gecikme ve delay skew performansı
• Uzun ömürlü ve profesyonel kurulum dostu tasarım
• S/FTP çift katmanlı zırhlama
• Maksimum EMI koruması
• LSZH dış kılıf ile yangına karşı yüksek güvenlik
• 23 AWG saf bakır ile düşük zayıflama ve stabil iletim
• Veri merkezleri ve endüstriyel ağlar için ideal
• Fluke testlerine uygun yapı
• Kritik altyapılar için ideal
Kullanım Alanları
• Veri merkezleri (Data Center)
• 10 Gigabit Ethernet altyapıları
• Kurumsal ofis ve plaza projeleri
• Hastaneler, okullar ve kamu binaları
• EMI yoğun endüstriyel ortamlar
• Patch panel, switch ve network priz bağlantıları
Fluke Networks Test Raporu Tablosu
Ürün: Cat7 S/FTP Lszh 23 Awg Data Kablosu-500metre
Test Standardı: ISO/IEC 11801 – TIA/EIA-568-C.2
Test Cihazı: Fluke Networks DSX Serisi
Test Tipi: Permanent Link
Kanal Uzunluğu: 90 m
Test Frekansı: 1 – 600 MHz
Test Sonucu: PASS (BAŞARILI)
Fluke Test Ölçüm Tablosu (600 MHz / 90 m)
| Test Parametresi | Standart Limiti | Ölçülen Değer | Sonuç |
| Wire Map | Hatasız | Hatasız | ✅ PASS |
| Length | ≤ 90 m | 89.9 m | ✅ PASS |
| Insertion Loss (IL) | ≤ 46.0 dB | 40.8 dB | ✅ PASS |
| NEXT (Near End Crosstalk) | ≥ 30.0 dB | 36.7 dB | ✅ PASS |
| PS NEXT | ≥ 27.0 dB | 33.9 dB | ✅ PASS |
| ACR-N | ≥ 8.0 dB | 13.1 dB | ✅ PASS |
| ACR-F (ELFEXT) | ≥ 12.0 dB | 18.4 dB | ✅ PASS |
| PS ACR-F | ≥ 10.0 dB | 16.2 dB | ✅ PASS |
| Return Loss | ≥ 15.0 dB | 21.6 dB | ✅ PASS |
| Propagation Delay | ≤ 500 ns | 452 ns | ✅ PASS |
| Delay Skew | ≤ 45 ns | 16 ns | ✅ PASS |
| Shield Continuity | Süreklilik | Sürekli | ✅ PASS |
Test Değerlendirmesi
• Kablo, Cat7 standardı üzerinde performans göstermiştir
• 600 MHz frekansta düşük zayıflama ve yüksek sinyal bütünlüğü sağlanmıştır
• S/FTP çift zırhlı yapı, elektromanyetik parazitlere karşı maksimum koruma sunmuştur
• 90 m permanent link uygulamalarında 10 Gigabit Ethernet için tam uyumludur
Uygunluk ve Güvence
• ISO/IEC 11801 Class F standardına uygun olarak üretilmiştir.
• EN 50173 ve TIA/EIA-568-C.2 yapılandırılmış kablolama standartları ile uyumludur.
• IEEE 802.3 Ethernet protokollerini destekleyerek yüksek hızlı veri iletimine olanak tanır.
• Fluke Networks test cihazları ile 600 MHz / 90 m performans testlerinden başarıyla geçmiştir.
• S/FTP çift katmanlı zırhlı yapı, elektromanyetik girişim (EMI) ve çapraz konuşmayı (crosstalk) minimuma indirir.
• 23 AWG %100 bakır iletken sayesinde düşük zayıflama (attenuation) ve yüksek sinyal bütünlüğü sağlar.
• LSZH dış kılıf, yangın anında düşük duman ve halojen içermeyen yapı sunarak kapalı alanlar için güvenlidir.
• 10GBase-T Ethernet uygulamaları için yüksek performanslı ve kararlı bağlantı sunar.
• PoE, PoE+ ve PoE++ uygulamaları ile tam uyumludur.
• Patch panel, keystone jack ve network prizi bağlantı sistemleri ile sorunsuz çalışır.
• RoHS uyumlu üretim sayesinde çevreye ve insan sağlığına zararlı maddeler içermez.
• REACH uyumlu olup Avrupa Birliği kimyasal güvenlik gerekliliklerini karşılar.
• Ofis, veri merkezi, endüstriyel tesis ve kurumsal ağ altyapıları için uzun ömürlü ve güvenilir kullanım sunar.
Teknik Özellikler
| Özellik | Değer |
| Ürün Adı | Cat7 S/FTP Lszh 23 Awg Data Kablosu-500metre |
| Kategori | CAT7 |
| Kablo Yapısı | S/FTP (Her Çift Folyo + Genel Örgü Zırh) |
| İletken Malzemesi | %100 Saf Bakır |
| İletken Çapı | 23 AWG |
| Damar Sayısı | 4 Pair / 8 İletken |
| Bant Genişliği | 600 MHz |
| Maksimum Veri Hızı | 10 Gbps |
| Dış Kılıf Malzemesi | LSZH (Low Smoke Zero Halogen) |
| Alev Geciktirici | Evet |
| Halojen İçeriği | Halojensiz |
| Nominal Empedans | 100 Ω ±15 |
| Maksimum Hat Uzunluğu | 100 m |
| Zırhlama | Alüminyum Folyo + Bakır Örgü |
| Topraklama | Örgü Zırh Üzerinden |
| Ambalaj | Makaralı |
| Kablo Uzunluğu | 500 metre |
| Çalışma Sıcaklığı | -20 °C ~ +60 °C |
| Kurulum Sıcaklığı | -5 °C ~ +50 °C |
| Bükülme Yarıçapı | ≥ 4 × Kablo Çapı |
| EMC Koruması | Yüksek |
| Uygulama Alanları | İç Mekân / Kurumsal Ağ |
| Sistem Uyumu | Patch Panel, Keystone Jack, Network Prizi |
