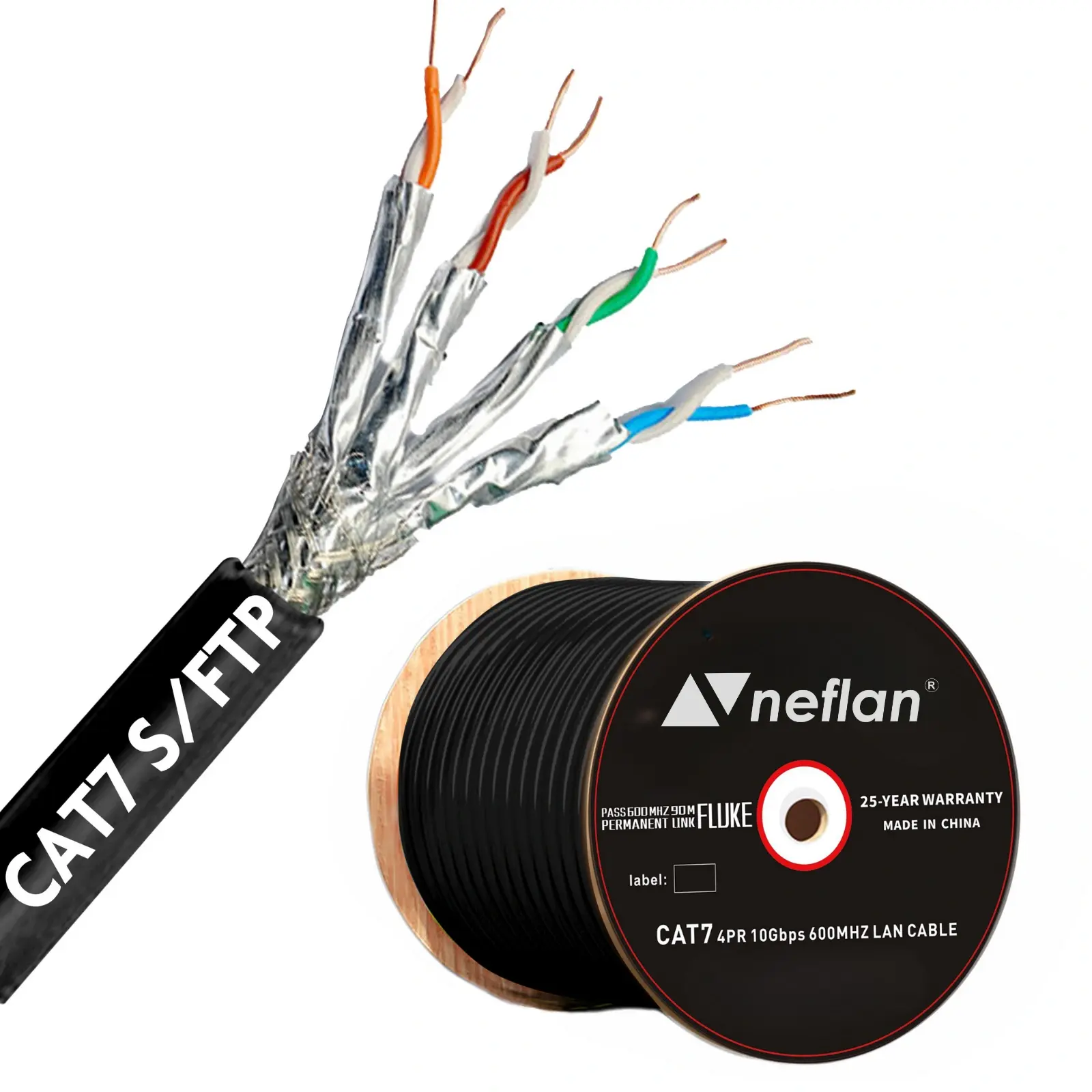

Cat7 Outdoor PE S/FTP 23 Awg Data Kablosu Siyah-500metre
Cat7 Outdoor PE S/FTP 23 Awg Data Kablosu Siyah-500metre
Ürüne Genel Bakış
Cat7 Outdoor PE S/FTP 23 Awg Data Kablosu Siyah-500metre, dış ortam koşullarında yüksek hızlı ve parazitsiz veri iletimi sağlamak üzere tasarlanmış profesyonel bir network kablosudur. Cat7 Outdoor PE S/FTP 23 Awg Data Kablosu Siyah-500metre, her bükümlü çift için alüminyum folyo zırh ve genel bakır örgü zırh içeren S/FTP yapısı, elektromanyetik girişimlere (EMI/RFI) karşı maksimum koruma sağlar. Cat7 Outdoor PE S/FTP 23 Awg Data Kablosu Siyah-500metre, UV dayanımlı PE (Polyethylene) dış kılıfı, güneş ışığı, nem ve zorlu çevresel koşullara karşı üstün direnç sunar. Cat7 Outdoor PE S/FTP 23 Awg Data Kablosu Siyah-500metre, siyah renkli dış kılıf, dış mekân uygulamalarında uzun ömürlü kullanım sağlar.
Özellikler
• Cat7 standardında yüksek performanslı veri iletimi
• 600 MHz bant genişliği ile yüksek frekanslarda stabil iletişim
• 10 Gbps (10GBase-T) veri iletimi desteği
• S/FTP çift katmanlı zırhlı yapı ile üstün EMI/RFI koruması
• %100 saf bakır 23 AWG iletken sayesinde düşük zayıflama
• Yüksek NEXT ve PS NEXT değerleri ile minimum çapraz konuşma
• UV dayanımlı PE dış kılıf ile dış ortama tam uyum
• Nem, sıcaklık ve çevresel etkilere karşı dayanıklı yapı
• Fluke testlerine uygun profesyonel kablolama performansı
• 500 metre makaralı ambalaj ile projelerde hızlı ve ekonomik kurulum
Kullanım Alanları
• Dış ortam bina çevresi ağ tesisatları
• Kampüs ve site altyapıları
• IP kamera ve güvenlik sistemleri
• Endüstriyel açık alan network hatları
• Veri merkezleri arası dış mekân bağlantıları
• EMI yoğun ortamlarda yüksek hızlı veri iletimi
Fluke Networks Test Raporu
Ürün: Cat7 Outdoor PE S/FTP 23 Awg Data Kablosu Siyah-500metre
Test Standardı: ISO/IEC 11801 – TIA/EIA-568-C.2
Test Cihazı: Fluke Networks DSX Serisi
Test Tipi: Permanent Link
Kanal Uzunluğu: 90 m
Test Frekansı: 1 – 600 MHz
Test Sonucu: PASS (BAŞARILI)
Fluke Test Ölçüm Tablosu (600 MHz / 90 m)
| Test Parametresi | Standart Limiti | Ölçülen Değer | Sonuç |
| Wire Map | Hatasız | Hatasız | ✅ PASS |
| Length | ≤ 90 m | 89.8 m | ✅ PASS |
| Insertion Loss (IL) | ≤ 46.0 dB | 41.0 dB | ✅ PASS |
| NEXT (Near End Crosstalk) | ≥ 30.0 dB | 36.2 dB | ✅ PASS |
| PS NEXT | ≥ 27.0 dB | 33.4 dB | ✅ PASS |
| ACR-N | ≥ 8.0 dB | 12.6 dB | ✅ PASS |
| ACR-F (ELFEXT) | ≥ 12.0 dB | 18.1 dB | ✅ PASS |
| PS ACR-F | ≥ 10.0 dB | 15.7 dB | ✅ PASS |
| Return Loss | ≥ 15.0 dB | 21.2 dB | ✅ PASS |
| Propagation Delay | ≤ 500 ns | 454 ns | ✅ PASS |
| Delay Skew | ≤ 45 ns | 17 ns | ✅ PASS |
| Shield Continuity | Süreklilik | Sürekli | ✅ PASS |
Test Değerlendirmesi
• 600 MHz frekans bandında Cat7 standardını karşılayan performans
• S/FTP çift zırhlı yapı sayesinde üstün EMI/RFI koruması
• 90 m permanent link uygulamalarında 10 Gbps veri iletimi için uygun
• Dış ortam koşullarında stabil ve güvenilir ağ performansı
Uygunluk ve Güvence
• ISO/IEC 11801 Class F standardına uygun olarak üretilmiştir.
• EN 50173 ve TIA/EIA-568-C.2 yapılandırılmış kablolama standartları ile tam uyumludur.
• IEEE 802.3 Ethernet standartlarını destekleyerek yüksek hızlı veri iletimi sağlar.
• Fluke Networks test cihazları ile 600 MHz / 90 m performans testlerinden başarıyla PASS almıştır.
• S/FTP çift katmanlı zırhlı yapı, elektromanyetik girişim (EMI), radyo frekans paraziti (RFI) ve çapraz konuşmayı minimum seviyeye indirir.
• 23 AWG %100 bakır iletken, düşük zayıflama ve yüksek sinyal bütünlüğü sunarak kararlı bağlantı sağlar.
• PE (Polietilen) dış kılıf, UV ışınlarına, neme, yağmura ve zorlu dış ortam koşullarına karşı yüksek dayanım gösterir.
• Outdoor kullanım için özel tasarım, yer altı ve bina dışı kablolama uygulamalarında uzun ömürlü performans sunar.
• 10GBase-T Ethernet uygulamalarında yüksek bant genişliği ve düşük gecikme sağlar.
• PoE, PoE+ ve PoE++ güç iletim teknolojileri ile tam uyumludur.
• Patch panel, keystone jack ve network prizi bağlantı sistemleri ile sorunsuz çalışır.
• RoHS Direktifi ile uyumlu olup çevreye ve insan sağlığına zararlı maddeler içermez.
• REACH Yönetmeliği kapsamında üretilmiş olup kimyasal güvenlik gerekliliklerini karşılar.
• Endüstriyel tesisler, kampüs altyapıları, IP kamera sistemleri ve dış ortam ağ uygulamaları için güvenilir ve profesyonel çözümdür.
Teknik Özellikler
| Özellik | Değer |
| Ürün Adı | Cat7 Outdoor PE S/FTP 23 Awg Data Kablosu Siyah-500metre |
| Kategori | CAT7 Outdoor |
| Kablo Yapısı | S/FTP (Her Çift Folyo + Genel Örgü Zırh) |
| İletken Malzemesi | %100 Saf Bakır |
| İletken Çapı | 23 AWG |
| Damar Sayısı | 4 Pair / 8 İletken |
| Bant Genişliği | 600 Mhz |
| Maksimum Veri Hızı | 10 Gbps |
| Dış Kılıf Malzemesi | PE (Polyethylene) |
| Kılıf Özelliği | UV Dayanımlı, Dış Ortama Uygun |
| Renk | Siyah |
| Nominal Empedans | 100 Ω ±15 |
| Maksimum Hat Uzunluğu | 100 m |
| Zırhlama | Alüminyum Folyo + Bakır Örgü |
| Topraklama | Örgü Zırh Üzerinden |
| Ambalaj | Makaralı |
| Kablo Uzunluğu | 500 metre |
| Çalışma Sıcaklığı | -40 °C ~ +70 °C |
| Kurulum Sıcaklığı | -20 °C ~ +60 °C |
| Bükülme Yarıçapı | ≥ 4 × Kablo Çapı |
| Uygulama Alanları | Dış Mekân / Outdoor |
| Sistem Uyumu | Patch Panel, Keystone Jack, Network Prizi |
| Test | Fluke Network Testli |
