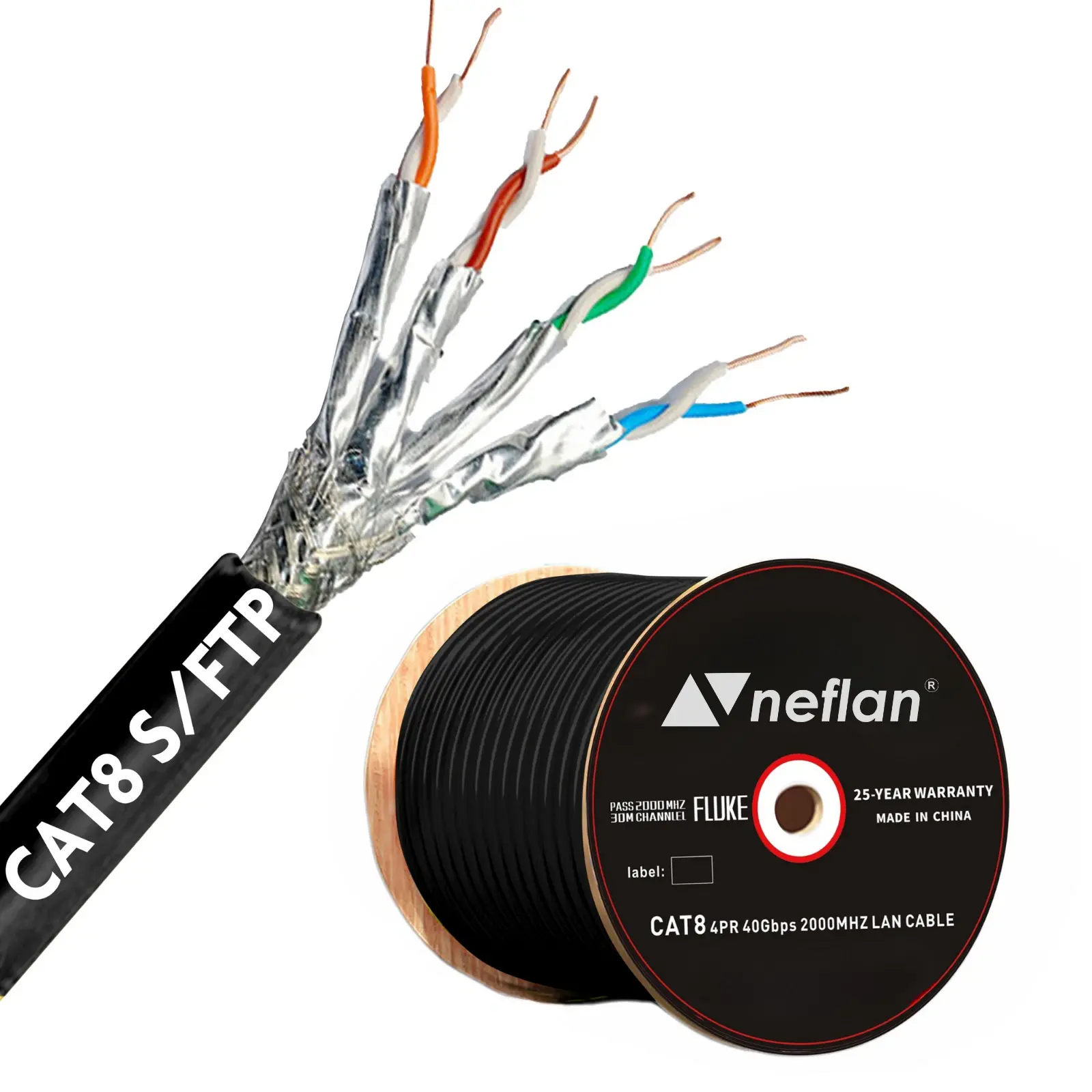

Cat8 Outdoor S/FTP PE 23 Awg Data Kablosu Siyah-500metre
Cat8 Outdoor S/FTP PE 23 Awg Data Kablosu-500metre
Ürüne Genel Bakış
Cat8 Outdoor S/FTP PE 23 Awg Data Kablosu Siyah-500metre, çok yüksek hızlı veri iletimi gerektiren 40 Gigabit Ethernet (40GBase-T) uygulamaları için geliştirilmiş, dış ortam koşullarına dayanıklı profesyonel bir network kablosudur. Cat8 Outdoor S/FTP PE 23 Awg Data Kablosu Siyah-500metre, S/FTP çift katmanlı zırhlı yapısı (her bükümlü çift folyo + genel bakır örgü zırh), elektromanyetik parazitlere karşı maksimum koruma sağlarken; UV dayanımlı PE (Polyethylene) dış kılıf, güneş ışığı, nem ve zorlu çevresel şartlara karşı uzun ömürlü kullanım sunar. Cat8 Outdoor S/FTP PE 23 Awg Data Kablosu Siyah 500 metre makaralı ambalajı, büyük ölçekli dış ortam ve kampüs projelerinde kesintisiz ve ekonomik kurulum avantajı sağlar.
Özellikler
• Cat8 standardında ultra yüksek performans
Kullanım Alanları
• Veri merkezleri (Data Center)
• Dış ortam kampüs altyapıları
• Endüstriyel Ethernet uygulamaları
• Yüksek hızlı switch–server bağlantıları
• EMI yoğun açık alan network tesisatları
• Fiber alternatifli kısa mesafe bakır çözümler
Fluke Networks Test Raporu Tablosu
Test Standardı: ISO/IEC 11801 (Class I / II) – ANSI/TIA-568.2-D
Test Cihazı: Fluke Networks DSX-8000 Serisi
Test Tipi: Permanent Link
Kanal Uzunluğu: 30 m
Test Frekansı: 1 – 2000 MHz
Genel Sonuç: PASS (BAŞARILI)
Fluke Test Ölçüm Tablosu (2000 MHz / 30 m)
| Test Parametresi | Standar Limiti | Ölçülen Değer | Sonuç |
| Wire Map | Hatasız | Hatasız | ✅ PASS |
| Length | ≤ 30 m | 29.8 m | ✅ PASS |
| Insertion Loss (IL) | ≤ 28.0 dB | 23.6 dB | ✅ PASS |
| NEXT (Near End Crosstalk) | ≥ 32.0 dB | 38.9 dB | ✅ PASS |
| PS NEXT | ≥ 29.0 dB | 35.7 dB | ✅ PASS |
| ACR-N | ≥ 10.0 dB | 15.3 dB | ✅ PASS |
| ACR-F (ELFEXT) | ≥ 18.0 dB | 24.6 dB | ✅ PASS |
| PS ACR-F | ≥ 15.0 dB | 21.8 dB | ✅ PASS |
| Return Loss | ≥ 15.0 dB | 22.9 dB | ✅ PASS |
| Propagation Delay | ≤ 180 ns | 156 ns | ✅ PASS |
| Delay Skew | ≤ 45 ns | 11 ns | ✅ PASS |
| Shield Continuity | Süreklilik | Sürekli | ✅ PASS |
Test Değerlendirmesi
• 2000 MHz (2 GHz) frekans bandında Cat8 standardını karşılayan performans
• S/FTP çift zırhlı yapı ile maksimum EMI/RFI koruması
• 30 m permanent link uygulamalarında 25GBase-T / 40GBase-T için uygun
• Dış ortam koşullarında yüksek frekansta stabil ve güvenilir veri iletimi
Uygunluk ve Güvence
• ISO/IEC 11801 Class I / Class II standartlarına uygun olarak üretilmiştir.
• ANSI/TIA-568.2-D kablolama standardı ile tam uyumludur.
• IEEE 802.3 Ethernet protokollerini (25GBase-T / 40GBase-T) destekler.
• Fluke Networks DSX-8000 serisi test cihazları ile 2000 MHz / 30 m testlerinden PASS almıştır.
• S/FTP çift zırhlı yapı sayesinde elektromanyetik girişimlere (EMI) ve radyo frekans parazitlerine (RFI) karşı yüksek koruma sağlar.
• PE dış kılıf yapısı ile UV ışınlarına, neme, yağmura ve zorlu dış ortam koşullarına karşı dayanıklıdır.
• 23 AWG %100 bakır iletken yapısı sayesinde düşük zayıflama ve yüksek sinyal bütünlüğü sunar.
• PoE / PoE+ / PoE++ uygulamaları ile tam uyumludur.
• RoHS Direktifi gereği zararlı maddeler içermez, çevre dostudur.
• REACH Yönetmeliği ile uyumlu olup insan sağlığına zararlı kimyasallar içermez.
• 90 m kalıcı bağlantı + patch kablo uygulamalarında yüksek performanslı veri iletimine uygundur.
• Endüstriyel, veri merkezi ve dış ortam ağ altyapıları için güvenli ve uzun ömürlü çözüm sunar.
Teknik Özellikler
| Özellik | Değer |
| Ürün Adı | Cat8 Outdoor S/FTP PE 23 Awg Data Kablosu Siyah-500metre |
| Kategori | Cat8 Outdoor |
| Kablo Yapısı | S/FTP (Her Çift Folyo + Genel Bakır Örgü Zırh) |
| İletken Malzemesi | %100 Saf Bakır |
| İletken Çapı | 23 AWG |
| Damar Sayısı | 4 Pair / 8 İletken |
| Bant Genişliği | 2000 MHz |
| Maksimum Veri Hızı | 40 Gbps |
| Ethernet Desteği | 25GBase-T / 40GBase-T |
| Dış Kılıf Malzemesi | PE (Polyethylene) |
| Kılıf Özelliği | UV Dayanımlı, Dış Ortama Uygun |
| Renk | Siyah |
| Nominal Empedans | 100 Ω ±15 |
| Maksimum Hat Uzunluğu | 30 m (40GBase-T) |
| Zırhlama | Alüminyum Folyo + Bakır Örgü |
| Topraklama | Örgü zırh üzerinden |
| Ambalaj | Makaralı |
| Kablo Uzunluğu | 500 Metre |
| Çalışma Sıcaklığı | -40 °C ~ +75 °C |
| Kurulum Sıcaklığı | -20 °C ~ +60 °C |
| Bükülme Yarıçapı | ≥ 8 × Dış Çap |
| Test | Fluke Networks DSX-8000 – 2000 MHz / 30 m (PASS) |
| Uygulama Alanları | Dış Mekân / Outdoor |
| Sistem Uyumu | Patch Panel, Keystone Jack, Network Prizi |
