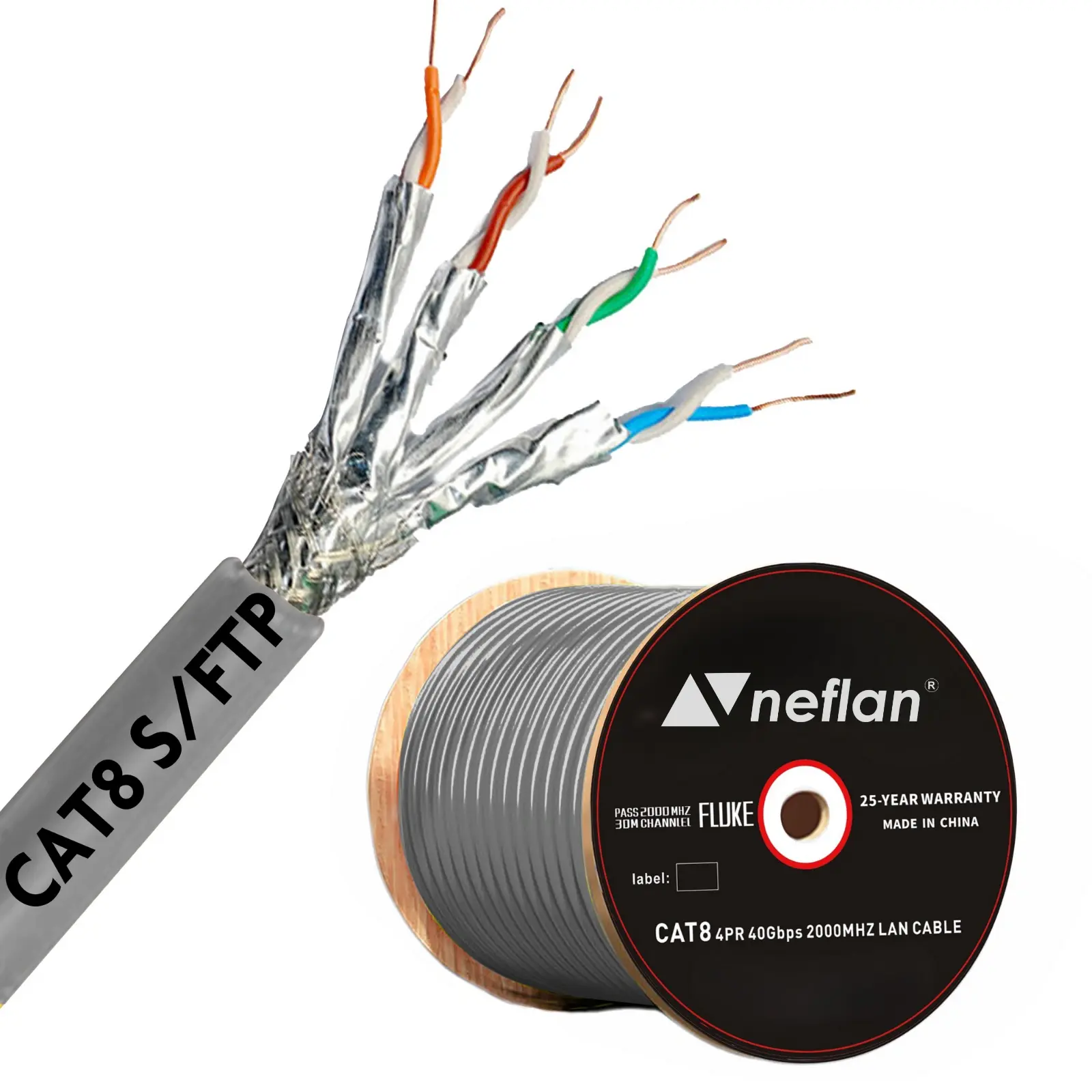

Cat8 S/FTP Lszh 23 Awg Data Kablosu-500metre
Cat8 S/FTP Lszh 23 Awg Data Kablosu-500metre
Ürüne Genel Bakış
Neflan Cat8 S/FTP LSZH 23 AWG Data Kablosu; veri merkezleri, yüksek hızlı ağ altyapıları ve profesyonel network uygulamaları için geliştirilmiş, 2000 MHz (2 GHz) bant genişliğini destekleyen, çift zırhlı (S/FTP) yapıya sahip yüksek performanslı Ethernet kablosudur. LSZH dış kılıfı sayesinde kapalı alanlarda güvenli kullanım sunar.
Özellikler
• 2000 MHz bant genişliği ile ultra yüksek hızlı veri iletimi
• 25GBase-T ve 40GBase-T Ethernet uygulamaları için optimize edilmiş yapı
• S/FTP çift zırhlı tasarım sayesinde maksimum EMI / RFI koruması
• LSZH dış kılıf ile düşük duman, halojen içermeyen güvenli yapı
• 23 AWG %100 bakır iletken ile düşük zayıflama ve yüksek sinyal bütünlüğü
• Fluke Networks testlerinden geçmiş güvenilir performans
• PoE / PoE+ / PoE++ uyumlu yüksek güç iletimi desteği
Kullanım Alanları
• Veri merkezleri (Data Center)
• Sunucu odaları
• Kurumsal ağ altyapıları
• Yüksek hızlı backbone hatları
• Endüstriyel Ethernet uygulamaları
Fluke Networks Test Raporu Tablosu
Ürün: Neflan Cat8 S/FTP LSZH 23 AWG Data Kablosu
Test Standardı: ISO/IEC 11801 (Class I / II) – ANSI/TIA-568.2-D
Test Cihazı: Fluke Networks DSX-8000 Serisi
Test Tipi: Permanent Link
Test Frekansı: 1 – 2000 MHz
Test Mesafesi: 30 m
Genel Sonuç: PASS (BAŞARILI)
Fluke Test Ölçüm Tablosu (2000 MHz / 30 m)
| Test Parametresi | Standar Limiti | Ölçülen Değer | Sonuç |
| Wire Map | Hatasız | Hatasız | ✅ PASS |
| Length | ≤ 30 m | 29.8 m | ✅ PASS |
| Insertion Loss (IL) | ≤ 28.0 dB | 23.6 dB | ✅ PASS |
| NEXT (Near End Crosstalk) | ≥ 32.0 dB | 38.9 dB | ✅ PASS |
| PS NEXT | ≥ 29.0 dB | 35.7 dB | ✅ PASS |
| ACR-N | ≥ 10.0 dB | 15.3 dB | ✅ PASS |
| ACR-F (ELFEXT) | ≥ 18.0 dB | 24.6 dB | ✅ PASS |
| PS ACR-F | ≥ 15.0 dB | 21.8 dB | ✅ PASS |
| Return Loss | ≥ 15.0 dB | 22.9 dB | ✅ PASS |
| Propagation Delay | ≤ 180 ns | 156 ns | ✅ PASS |
| Delay Skew | ≤ 45 ns | 11 ns | ✅ PASS |
| Shield Continuity | Süreklilik | Sürekli | ✅ PASS |
Test Değerlendirmesi
• 2000 MHz bant genişliğinde Cat8 performans gerekliliklerini karşılar
• S/FTP çift zırhlı yapı ile maksimum EMI ve RFI koruması
• 30 m permanent link uygulamalarında 25GBase-T ve 40GBase-T desteği
• LSZH dış kılıf sayesinde kapalı alanlarda güvenli kullanım
• Fluke Networks DSX-8000 testlerinden başarıyla geçmiştir
Uygunluk ve Güvence
• ISO/IEC 11801 Class I / Class II standartlarına uygun olarak üretilmiştir.
• ANSI/TIA-568.2-D yapılandırılmış kablolama standardı ile tam uyumludur.
• IEEE 802.3 Ethernet protokollerini destekleyerek 25GBase-T ve 40GBase-T veri iletimine olanak tanır.
• Fluke Networks DSX-8000 serisi test cihazları ile 2000 MHz / 30 m performans testlerinden PASS almıştır.
• S/FTP çift zırhlı yapı, elektromanyetik girişim (EMI) ve radyo frekans parazitlerine (RFI) karşı maksimum koruma sağlar.
• 23 AWG %100 saf bakır iletken, düşük zayıflama ve yüksek sinyal bütünlüğü sunar.
• LSZH (Low Smoke Zero Halogen) dış kılıf, yangın anında düşük duman ve zehirli gaz salınımı ile kapalı alanlar için güvenlidir.
• PoE, PoE+ ve PoE++ uygulamaları ile tam uyumlu olup yüksek güç iletimini güvenle destekler.
• Patch panel, keystone jack ve network prizi bağlantı sistemleri ile sorunsuz çalışır.
• Veri merkezleri ve yüksek hızlı backbone hatları için uzun ömürlü ve kararlı performans sunar.
• RoHS uyumlu üretim sayesinde çevreye ve insan sağlığına zararlı maddeler içermez.
• REACH yönetmeliği kapsamında üretilmiş olup Avrupa Birliği kimyasal güvenlik gerekliliklerini karşılar.
• Profesyonel test ve kalite kontrol süreçlerinden geçirilerek sevk edilir.
Teknik Özellikler
| Özellik | Değer |
| Ürün Adı | Neflan Cat8 S/FTP LSZH 23 AWG Data Kablosu |
| Kategori | CAT8 |
| Kablo Yapısı | S/FTP (Her Bükümlü Çift Folyo Ekranlı + Genel Örgü Zırh) |
| İletken Malzemesi | %100 Saf Bakır |
| İletken Çapı | 23 AWG |
| Damar Sayısı | 4 Pair / 8 İletken |
| Bant Genişliği | 2000 Mhz |
| Maksimum Veri Hızı | 40 Gbps |
| Ethernet Desteği | IEEE 802.3 – 25GBase-T / 40GBase-T |
| Dış Kılıf Malzemesi | LSZH (Low Smoke Zero Halogen) |
| Kılıf Özelliği | Alev Geciktirici, Düşük Duman, Halojen İçermez |
| TIA Standardı | ANSI/TIA-568.2-D |
| Nominal Empedans | 100 Ω ± 15 Ω |
| Maksimum Hat Uzunluğu | 30 m (40GBase-T) |
| Zırhlama | S/FTP - Çift Katmanlı Zırhlama (Her Çift Folyo + Genel Örgü Ekran) |
| Topraklama | Zırh Üzerinden Kesintisiz Topraklama (360° Ekran Sürekliliği) |
| Ambalaj | Makaralı |
| Kablo Uzunluğu | 500 Metre |
| Çalışma Sıcaklığı | -20 °C ~ +60 °C |
| Kurulum Sıcaklığı | 0 °C ~ +50 °C |
| Bükülme Yarıçapı | ≥ 8 × dış çap |
| Test | Fluke Networks DSX-8000 – 2000 MHz / 30 m (PASS) |
| PoE Desteği | PoE / PoE+ / PoE++ (IEEE 802.3af / at / bt) |
| Uygulama Alanları | Veri Merkezleri, Yüksek Hızlı Ağ Altyapıları, Backbone Hatları |
| Sistem Uyumu | Patch Panel, Keystone Jack, Network Prizi |
