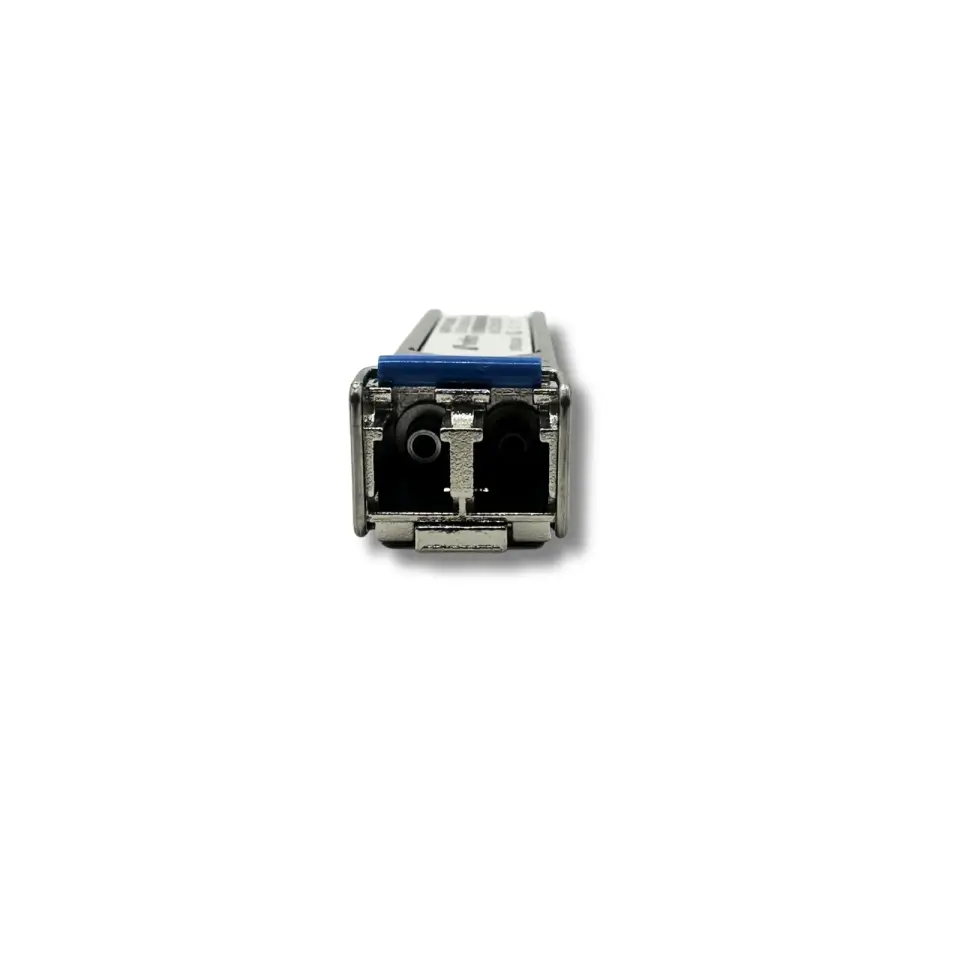

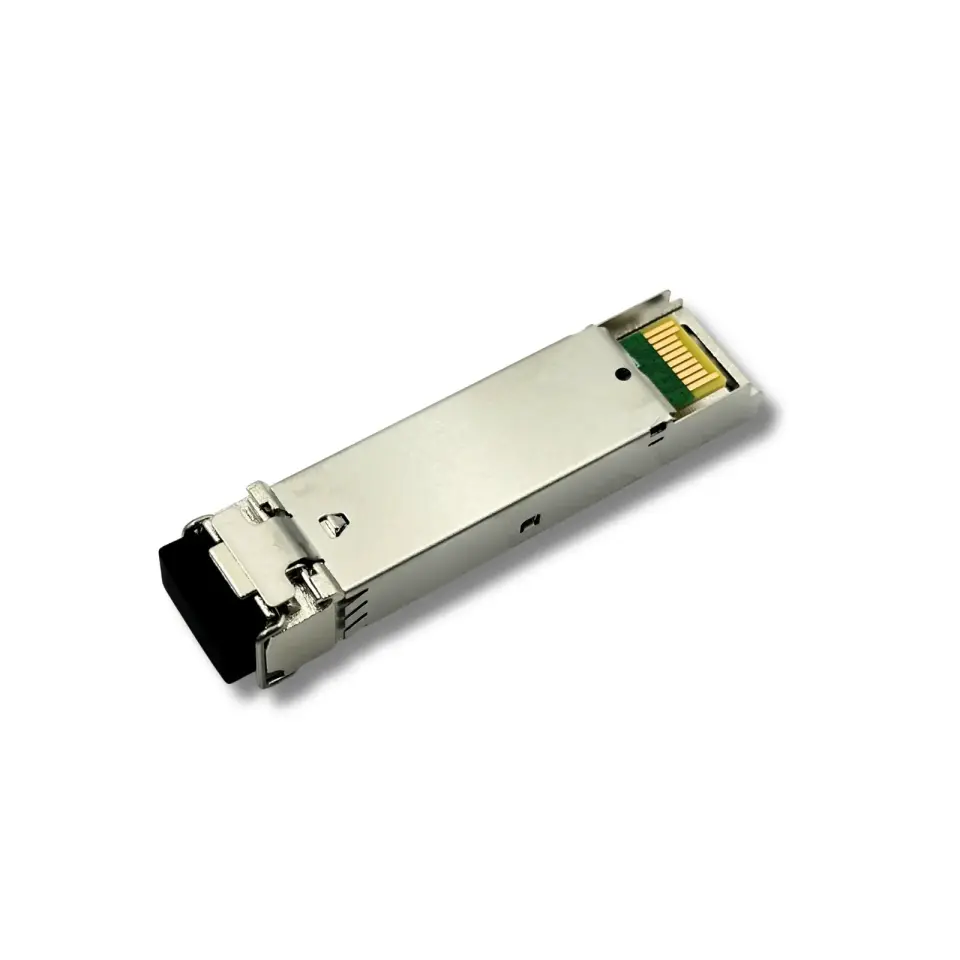

Neflan Gigabit SFP Modül 1.25G 1550nm 80km ZR LC SMF DDM
Ürüne Genel Bakış
Neflan 1.25Gbps Singlemode Gbic (SFP) transceiver modülleri, yüksek performans ve güvenilir fiber optik bağlantılar için üretilmiştir. Neflan transceiver modülleri, fiber teknolojisini daha esnek kullanabilmek için geniş bir ürün yelpazesine sahiptir. 1.25Gbps’ye kadar veri iletimi sağlar ve 80 km’ye kadar mesafelerde çalışabilir. Plug & Play transceiver modülleri, hızlı ve kolay kurulum imkânı sunar. Neflan transceiver modülleri; switch–switch, switch–converter ve converter–converter gibi bağlantılarda kullanılabilir.
Özellikler
• Duplex LC konnektörlü, hot-plug (tak-çıkar) özelliğine sahip SFP standart paket
• 1.25Gbps çalışma veri hızı
• 1310nm FP lazer ve PIN fotodedektör
• SMF üzerinde 80 km’ye kadar iletim mesafesi
• Tek +3.3V güç beslemesi
• LVPECL uyumlu veri giriş/çıkış arayüzü
• Düşük EMI ve üstün ESD koruması
• IEC-60825 standartlarına uygun Sınıf 1 lazer güvenliği
• RoHS uyumlu
• ITU-T G.957 ve IEEE 802.3 10/100Base-TX / 1000Base-TX / 1000Base-FX standartları ile uyumlu
• MSA uyumlu
• SFF-8472 Dijital Tanılama İzleme (DDM) uyumlu
Uygulamalar
• Fast Ethernet 1000Base-LX NIC, switch/hub ve router
• Telekomünikasyon (IEEE 802.3z)
• Diğer Fiber Channel uygulamaları
• Router / Sunucu arayüzü
Mutlak Maksimum Değerler
| Parametre | Sembol | Minimum | Maksimum | Birim |
| Depolama Sıcaklığı | Tst | -40 | +85 | °C |
| Besleme Gerilimi | Vcc | 0 | +3.45 | V |
| Çalışma Bağıl Nem Oranı | RH | 5 | 95 | % |
Çalışma Ortamı
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim | |
| Besleme Gerilimi | Vcc | 3.15 | 3.3 | 3.45 | V | |
| Besleme Akımı | Icc | 100 | 200 | 300 | mA | |
| Çalışma Kasa Sıcaklığı | Ticari | Tc | 0 | +70 | °C | |
| Endüstriyel | Tc | -40 | +85 | °C | ||
| Güç Tüketimi | 1 | W | ||||
| Veri Hızı | 1250 | Mpbs | ||||
Optik Özellikler
(Ortamda Çalışma Sıcaklığı 0°C ile +70°C, Vcc =3.3 V)
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim |
| Verici Bölümü | |||||
| Merkez Dalga Boyu | lo | 1260 | 1310 | 1360 | nm |
| Spektral Genişlik (RMS) | Dl | - | - | 4 | nm |
| Ortalama Çıkış Gücü | Po | -9 | - | -3 | dBm |
| Sönüm Oranı | Er | 8 | - | 15 | dB |
| Yükselme/Düşme Süresi (20%~80%) | Tr/Tf | 180 | ps | ||
| Toplam Zamanlama Sapması | Tj | 0.43 | UI | ||
| Optik Göz Diyagramı | IEEE 802.3z and ANSI Fibre Channel Compatible | ||||
| Alıcı Bölümü | |||||
| Merkez Dalga Boyu | lo | 1260 | 1620 | nm | |
| Alıcı Hassasiyeti | Rsen | -22 | dBm | ||
| Alıcı Aşırı Yükü | Rov | -3 | dBm | ||
| Geri Dönüş Kaybı | 12 | dB | |||
| LOS Aktif | LOSA | -36 | dBm | ||
| LOS Pasif | LOSᴅ | -24 | dBm | ||
| LOS Histerizisi | 0.5 | 5 | |||
Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim | ||
| Verici Bölümü | |||||||
| Giriş Diferansiyel Empedansı | Zin | 90 | 100 | 110 | Ohm | ||
| Veri Giriş Diferansiyel Salınımı | Vin | 500 | 2400 | mV | |||
| Tx (Verici) Devre Dışı | Devre Dışı | 2.0 | Vcc | V | |||
| Etkin | 0 | 0.8 | V | ||||
| Tx (Verici) Arıza Durumu | Aktif | 2.0 | Vcc | V | |||
| Pasif | 0 | 0.8 | V | ||||
| Alıcı Bölümü | |||||||
| Çıkış Diferansiyel Empedansı | Zout | 100 | Ohm | ||||
| Veri Girişi Diferansiyel Salınımı | Vout | 370 | 2000 | mV | |||
| Alıcı Sinyal Kaybı | Aktif | 2.0 | Vcc | V | |||
| Pasif | 0 | 0.8 | V | ||||
EEPROM Bilgileri (A0)
|
Adres |
Alan Boyutu (Bayt) |
Alan Adı |
HEX (Onaltılık) |
Açıklama |
| 0 | 1 | Tanımlayıcı | 03 | SFP |
| 1 | 1 | Genişletilmiş Tanımlayıcı | 04 | MOD |
| 2 | 1 | Konnektör | 07 | LC |
| 3-10 | 8 | Alıcı-Verici | 00 00 00 02 12 00 0D 01 | Verici Kodu |
| 11 |
1
|
Kodlama | 02 | 4B5B |
| 12 | 1 | Nominal Bit Hızı | 0D | 1250 Mbps |
| 13 | 1 | Rezerve Edilmiş | 00 | |
| 14 | 1 | İletim Mesafesi (9µm) -km | 14 | 20 km |
| 15 | 1 | İletim Mesafesi (9µm) | 64 | |
| 16 | 1 | İletim Mesafesi (50µm) | 00 | |
| 17 | 1 | İletim Mesafesi (62.5µm) | 00 | |
| 18 | 1 | İletim Mesafesi (Bakır) | 00 | |
| 19 | 1 | Rezerve Edilmiş | 00 | |
| 20-35 | 16 | Tedarikçi Adı | 57 49 4E 54 4F 50 20 20 20 20 20 20 20 20 20 20 |
CRED |
| 36 | 1 | Rezerve Edilmiş | 00 | |
| 37-39 | 3 | Tedarikçi OUI | 00 00 00 | |
| 40-55 | 16 | Tedarikçi Parça Numarası | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
ASCII |
| 59-59 | 4 | Tedarikçi Revizyonu | 31 2E 30 20 | V1.0 |
| 60-61 | 2 | Dalga Boyu | 05 1E | 1310nm |
| 62 | 1 | Rezerve Edilmiş | 00 | |
| 63 | 1 | CC Taban | XX | 0~62 Baytlarının Sağlama Toplamı |
| 64-65 | 2 | Seçenekler | 00 1A | LOS, Tx Devre Dışı Bırakma, Tx Hatası |
| 66 | 1 | Maksimum BR | 32 | 50% |
| 67 | 1 | Minimum BR | 32 | 50% |
| 68-83 | 16 | Satıcı SN | 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 |
Belirtilmemiş |
| 84-91 | 8 | Tedarikçi Tarih Kodu | XX XX XX 20 | Yıl, Ay, Gün |
| 92-94 | 3 | Rezerve Edilmiş | 00 | |
| 95 | 1 | CC_EXT | XX | 64~94 Baytlarının Sağlama Toplamı |
| 96-255 | 160 | Satıcıya Özel |
Notlar:
- TX Fault, açık kollektör (open collector) bir çıkıştır. Ana kart (host board) üzerinde 4.7k~10kΩ değerinde bir direnç ile 2.0V ile Vcc+0.3V arasındaki bir gerilime pull-up yapılmalıdır.
Mantık 0 normal çalışmayı; mantık 1 ise herhangi bir lazer arızasını gösterir.
Düşük seviyede çıkış 0.8V’un altına çekilir. - TX Disable, verici (transmitter) optik çıkışını kapatmak için kullanılan bir giriş sinyalidir. Modül içinde 4.7k~10kΩ direnç ile pull-up yapılmıştır. Durumları aşağıdaki gibidir:
• Düşük (0~0.8V): Verici açık
• (>0.8V, <2.0V): Tanımsız
• Yüksek (2.0~3.3V): Verici devre dışı
• Açık (Open): Verici devre dışı
- MOD-DEF 0, 1, 2, modül tanımlama pinleridir. Ana kart (host board) üzerinde 4.7k~10kΩ direnç ile pull-up yapılmalıdır. Pull-up gerilimi VccT veya VccR olmalıdır.
• MOD-DEF 0, modülün takılı olduğunu göstermek için modül tarafından toprağa (GND) çekilir.
• MOD-DEF 1, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün saat (clock) hattıdır.
• MOD-DEF 2, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün veri (data) hattıdır.
- LOS (Loss of Signal), açık kollektör (open collector) bir çıkıştır. Ana kart üzerinde 4.7k~10kΩ direnç ile 2.0V ile Vcc+0.3V arasındaki bir gerilime pull-up yapılmalıdır.
Mantık 0 normal çalışmayı; mantık 1 ise sinyal kaybını gösterir.
Düşük seviyede çıkış 0.8V’un altına çekilir. - Bunlar diferansiyel alıcı (receiver) çıkışlarıdır. Dahili olarak AC-kuplajlı 100Ω diferansiyel hatlardır ve kullanıcı SERDES tarafında 100Ω (diferansiyel) terminasyon ile sonlandırılmalıdır.
- Bunlar diferansiyel verici (transmitter) girişleridir. Modül içinde 100Ω diferansiyel terminasyona sahip, AC-kuplajlı diferansiyel hatlardır.
Tanılama
|
Parametre |
Değer Aralığı |
Doğruluk |
Birim |
Kalibrasyon |
|
Sıcaklık |
C | -5 ~ 70 | ±3 | ºC |
Dahili |
| I | -40 ~ 80 | ±3 | |||
| Gerilim | 0 ~ VCC | ±3 | V | Dahili | |
| Ön Gerilim Akımı | 0 ~ 120 | ±3 | mA | Dahili | |
| Verici (Tx) Gücü | -8 ~ -3 | ±3 | dBm | Dahili | |
| Alıcı (Rx) Gücü | -24 ~ -3 | ±3 | dBm | Dahili | |
Pin Tanımlamaları
|
Pinler |
İsim |
Açıklama |
Not |
| 1 | VeeT | Verici Toprak Ucu | |
| 2 | Tx Fault | Verici Arıza Göstergesi | 1 |
| 3 | Tx Disable | Verici Devre Dışı | 2 |
| 4 | MOD DEF2 | Modül Tanımlama 2 | 3 |
| 5 | MOD DEF1 | Modül tanımlama 1 | 3 |
| 6 | MOD DEF0 | Modül Tanımlama 0 | 3 |
| 7 | Rate Select | Bağlantı Yok | |
| 8 | LOS | Optik Sinyal Kaybı | 4 |
| 9 | VeeR | Alıcı Toprak Ucu | |
| 10 | VeeR | Alıcı Toprak Ucu | |
| 11 | VeeR | Alıcı Toprak Ucu | |
| 12 | RD- | Alıcı Veri Çıkışı | 5 |
| 13 | RD+ | Rx Veri Çıkışı | 5 |
| 14 | VeeR | Alıcı Toprak Ucu | |
| 15 | VccR | Alıcı Besleme Gücü | |
| 16 | VccT | Verici Besleme Gücü | |
| 17 | VeeT | Verici Toprak Ucu | |
| 18 | TD+ | Verici Veri Girişi | 6 |
| 19 | TD- | Ters Verici Veri Girişi | 6 |
| 20 | VeeT | Verici Toprak Ucu |
Önerilen Uygulama Devresi
