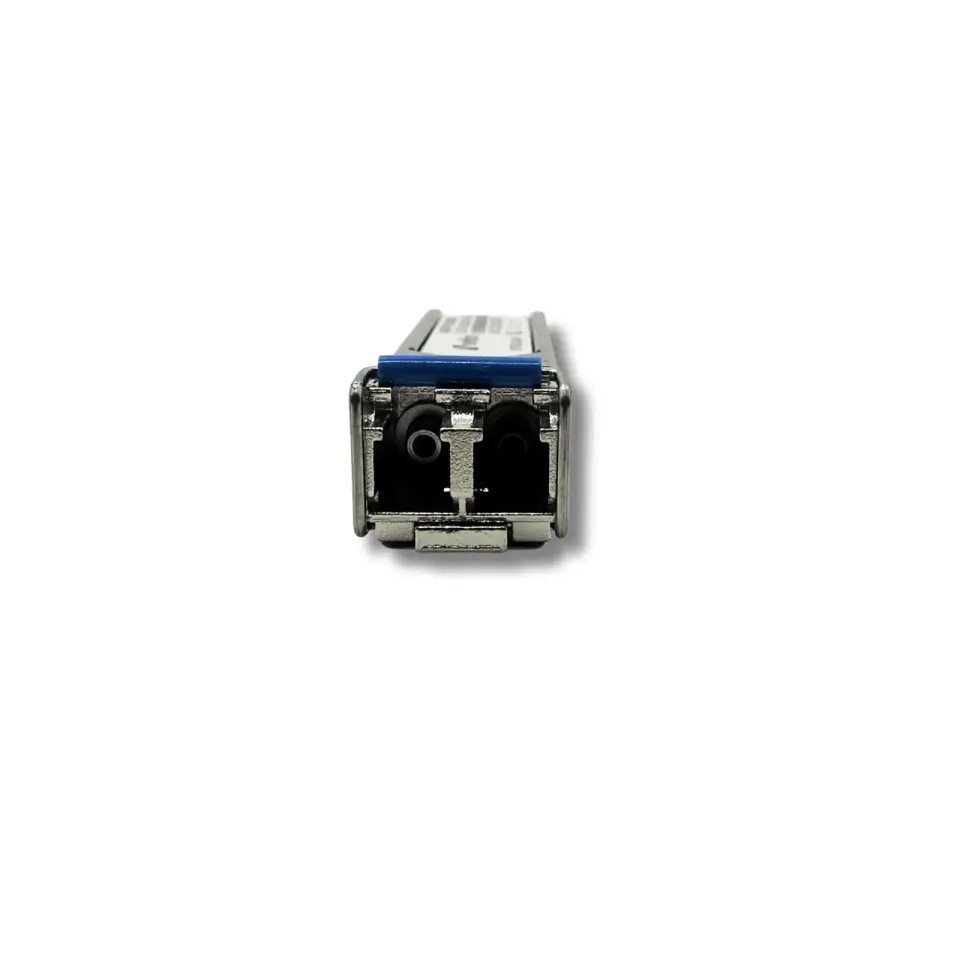

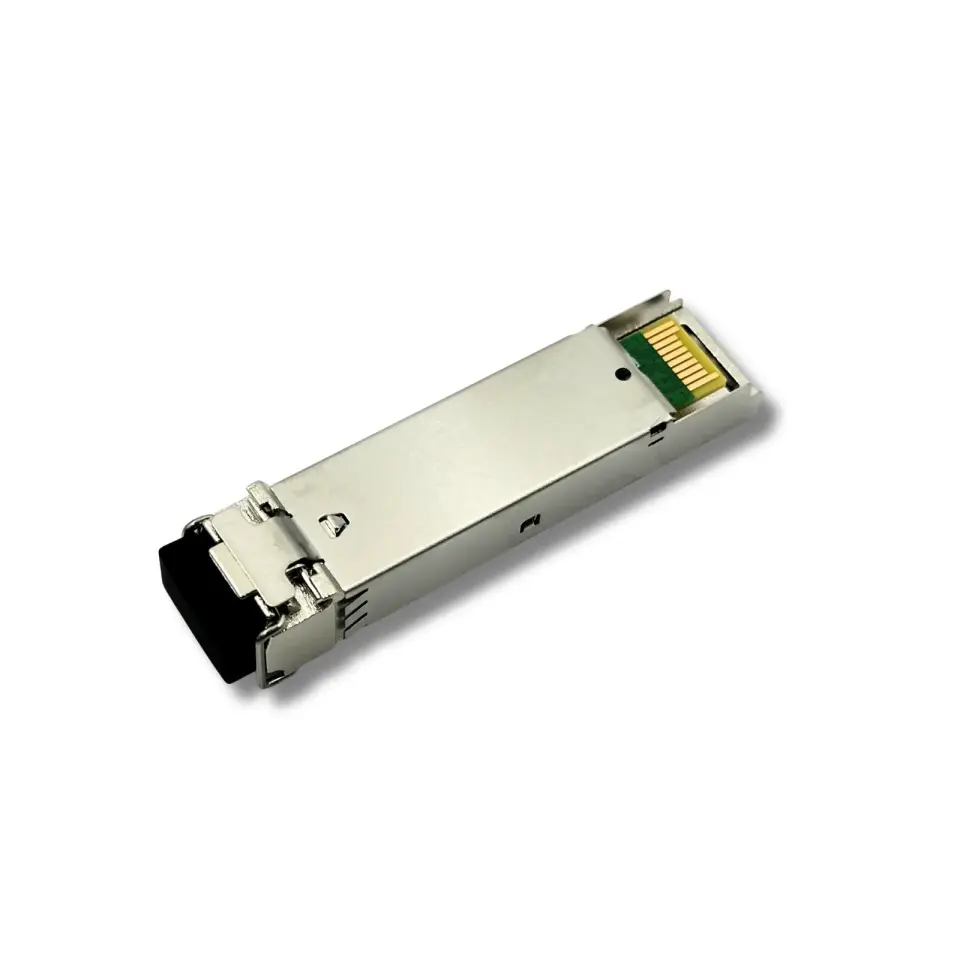

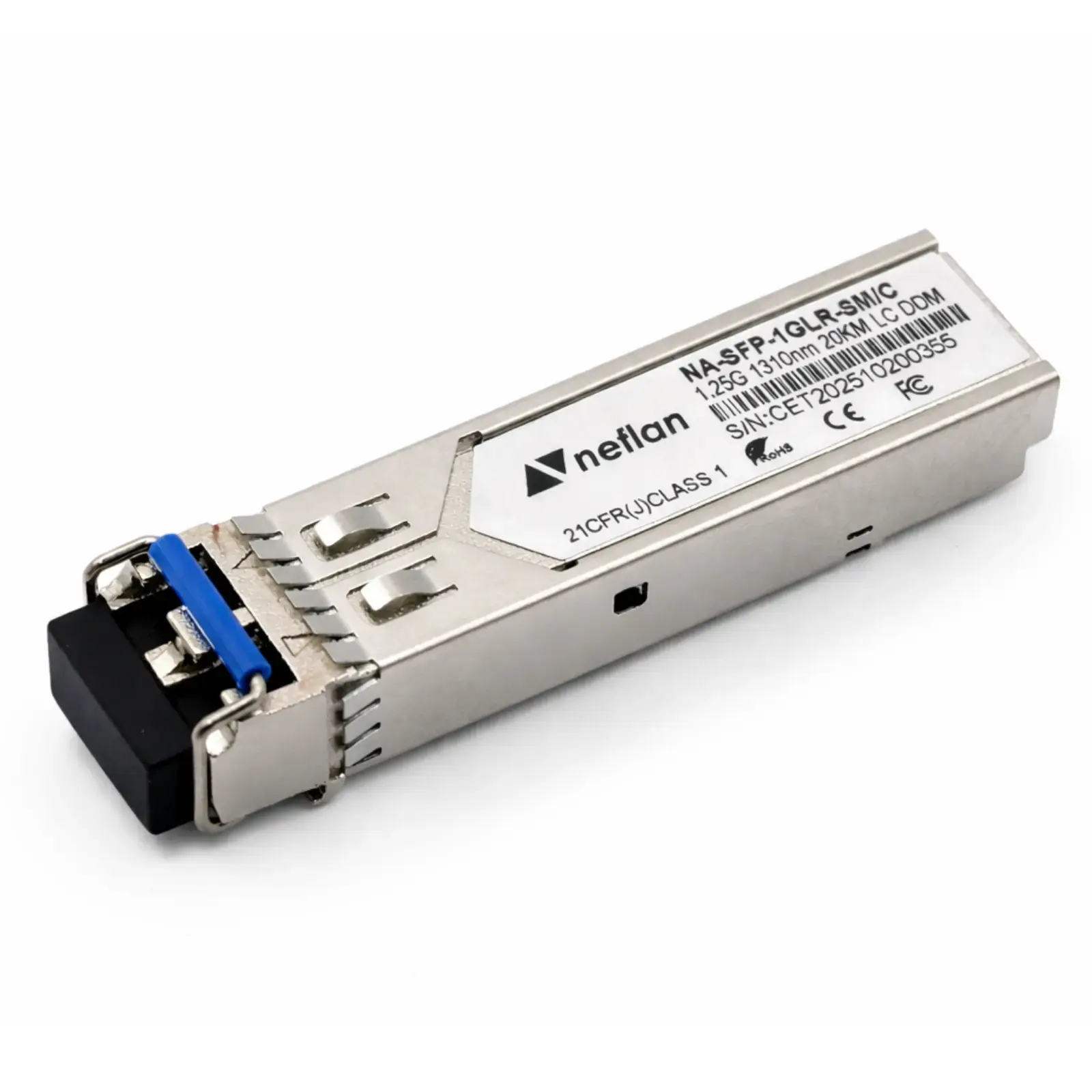

Neflan Gigabit SFP Modül 1.25G 1310nm 20km LC SMF DDM-Endüstriyel
580,32 TL
Neflan Gigabit SFP Modül 1.25G 1310nm 20km LC SMF DDM-Endüstriyel
Ürüne Genel Bakış
Neflan 1.25Gbps Singlemode Endüstriyel Gbic (Industrial SFP) transceiver modülleri, yüksek performans ve güvenilir fiber optik bağlantılar için üretilmiştir. Neflan transceiver modülleri, fiber teknolojisini daha esnek kullanabilmek için geniş bir ürün yelpazesine sahiptir. 1.25Gbps’ye kadar veri iletimi sağlar ve 20 km’ye kadar mesafelerde çalışabilir. Plug & Play transceiver modülleri, hızlı ve kolay kurulum imkânı sunar. Neflan transceiver modülleri; switch–switch, switch–converter ve converter–converter gibi bağlantılarda kullanılabilir.
Özellikler
• LC konnektörlü SFP paket
• 1310 nm FP lazer ve PIN fotodedektör
• SMF üzerinde 20 km’ye kadar iletim
• +3.3 V tekli besleme gerilimi
• LVPECL uyumlu veri giriş/çıkış arayüzü
• Düşük EMI ve mükemmel ESD koruması
• Lazer güvenlik standardı IEC-60825 ile uyumlu
• RoHS ile uyumlu
• Dijital Tanılama SFF-8472 ile uyumlu
• Sinyal toprağı kasa (gövde) izolasyonludur
Uygulamalar
• 1.25 Gb/s 1000Base-LX Ethernet (Gigabit Ethernet)
• 1.06 Gb/s Fiber Kanal

Mutlak Maksimum Değerler
Çalışma Ortamı
Optik Özellikler
(Ortam Çalışma Sıcaklığı: -40 °C ~ +85 °C, Vcc = 3,3 V)
Elektriksel Özellikler
(Ortam Çalışma Sıcaklığı: -40 °C ~ +85 °C, Vcc = 3,3 V)
EEPROM Bilgileri (A0)
Tanılama
Pin Tanımlamaları
Notlar:
• (>0.8V, <2.0V): Tanımsız
• Yüksek (2.0~3.3V): Verici devre dışı
• Açık (Open): Verici devre dışı
• MOD-DEF 1, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün saat (clock) hattıdır.
• MOD-DEF 2, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün veri (data) hattıdır.
Önerilen Uygulama Devresi

Ürüne Genel Bakış
Neflan 1.25Gbps Singlemode Endüstriyel Gbic (Industrial SFP) transceiver modülleri, yüksek performans ve güvenilir fiber optik bağlantılar için üretilmiştir. Neflan transceiver modülleri, fiber teknolojisini daha esnek kullanabilmek için geniş bir ürün yelpazesine sahiptir. 1.25Gbps’ye kadar veri iletimi sağlar ve 20 km’ye kadar mesafelerde çalışabilir. Plug & Play transceiver modülleri, hızlı ve kolay kurulum imkânı sunar. Neflan transceiver modülleri; switch–switch, switch–converter ve converter–converter gibi bağlantılarda kullanılabilir.
Özellikler
• LC konnektörlü SFP paket
Uygulamalar
• 1.25 Gb/s 1000Base-LX Ethernet (Gigabit Ethernet)

Mutlak Maksimum Değerler
| Parametre | Sembol | Minimum | Maksimum | Birim |
| Depolama Sıcaklığı | Tst | -40 | +85 | °C |
| Besleme Gerilimi | Vcc | 0 | +3.45 | V |
| Çalışma Bağıl Nem Oranı | RH | 5 | 95 | % |
Çalışma Ortamı
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim |
| Besleme Gerilimi | Vcc | 3.15 | 3.3 | 3.45 | V |
| Çalışma Kasa Sıcaklığı | Tc | -40 | +85 | ||
| Güç Tüketimi | 1 | W | |||
| Veri Hızı | 1.25 | Gbps |
Optik Özellikler
(Ortam Çalışma Sıcaklığı: -40 °C ~ +85 °C, Vcc = 3,3 V)
| Parametre | Sembol | Minimum | Tipik | Maksimum | Birim |
| Verici Bölümü | |||||
| Merkez Dalga Boyu | lo | 1260 | 1310 | 1360 | nm |
| Spektral Genişlik (RMS) | Δλ | - | - | 4 | nm |
| Ortalama Çıkış Gücü | Po | -9 | - | -3 | dBm |
| Sönümleme Oranı | Er | 8 | - | - | dB |
| Yükselme/Düşme Süresi (20%~80%) | Tr/Tf | - | - | 180 | Ps |
| Toplam Jitter | Tj | - | - | 0.43 | UI |
| Optik Göz Diyagramı | - | IEEE 802.3z ve ANSI Fiber Kanal ile uyumlu | |||
| Alıcı Bölümü | |||||
| Merkez Dalga Boyu | lo | 1260 | - | 1620 | nm |
| Alıcı Hassasiyeti | Rsen | - | - | -22 | dBm |
| Alıcı Aşırı Yük Seviyesi | Rov | -3 | - | - | dBm |
| Geri Yansıma Kaybı | - | 12 | - | - | dB |
| LOS Algılama Seviyesi | LOSA | -36 | - | - | dBm |
| LOS Bırakma Seviyesi | LOSD | - | - | -23 | dBm |
| LOS Histerezisi | - | 0.5 | - | 5 | dB |
Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maksimum |
Birim
|
||
| Verici Bölümü | |||||||
| Giriş Diferansiyel Empedansı | Zin | 90 | 100 | 110 | Ohm | ||
| Veri Giriş Diferansiyel Salınımı | Vin | 500 | - | 2400 | mV | ||
| Tx Devre Dışı | Devre Dışı | 2.0 | - | Vcc | V | ||
| Etkin | 0 | - | 0.8 | V | |||
| Tx Etkin | Aktif | 2.0 | - | Vcc | V | ||
| Pasif | 0 | - | 0.8 | V | |||
| Alıcı Bölümü | |||||||
| Çıkış Diferansiyel Empedansı | Zout | 100 | Ohm | ||||
| Veri Çıkış Diferansiyel Salınımı | Vout | 370 | - | 2000 | mV | ||
| Rx_LOS | Aktif | 2.0 | - | Vcc | V | ||
| Pasif | 0 | - | 0.8 | V | |||
EEPROM Bilgileri (A0)
|
Adres |
Alan Boyutu (Bayt) |
Alan Adı |
HEX (Onaltılık) |
Açıklama |
| 0 | 1 | Tanımlayıcı | 03 | SFP |
| 1 | 1 | Genişletilmiş Tanımlayıcı | 04 | MOD |
| 2 | 1 | Konnektör | 07 | LC |
| 3-10 | 8 | Alıcı-Verici | 00 00 00 02 12 00 0D 01 | Verici Kodu |
| 11 |
1
|
Kodlama | 02 | 8B10B |
| 12 | 1 | Nominal Bit Hızı | 0D | 1250 Mbps |
| 13 | 1 | Rezerve Edilmiş | 00 | |
| 14 | 1 | İletim Mesafesi (9µm) -km | 14 | 20 km |
| 15 | 1 | İletim Mesafesi (9µm) | 64 | |
| 16 | 1 | İletim Mesafesi (50µm) | 00 | |
| 17 | 1 | İletim Mesafesi (62.5µm) | 00 | |
| 18 | 1 | İletim Mesafesi (Bakır) | 00 | |
| 19 | 1 | Rezerve Edilmiş | 00 | |
| 20-35 | 16 | Tedarikçi Adı | 57 49 4E 54 4F 50 20 20 20 20 20 20 20 20 20 20 |
CRED |
| 36 | 1 | Rezerve Edilmiş | 00 | |
| 37-39 | 3 | Tedarikçi OUI | 00 00 00 | |
| 40-55 | 16 | Tedarikçi Parça Numarası | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
ASCII |
| 59-59 | 4 | Tedarikçi Revizyonu | 31 2E 30 20 | V1.0 |
| 60-61 | 2 | Dalga Boyu | 05 1E | 1310nm |
| 62 | 1 | Rezerve Edilmiş | 00 | |
| 63 | 1 | CC Taban | XX | 0~62 Baytlarının Sağlama Toplamı |
| 64-65 | 2 | Seçenekler | 00 1A | LOS, Tx Devre Dışı Bırakma, Tx Hatası |
| 66 | 1 | Maksimum BR | 32 | 50% |
| 67 | 1 | Minimum BR | 32 | 50% |
| 68-83 | 16 | Satıcı SN | 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 |
Belirtilmemiş |
| 84-91 | 8 | Tedarikçi Tarih Kodu | XX XX XX 20 | Yıl, Ay, Gün |
| 92-94 | 3 | Rezerve Edilmiş | 00 | |
| 95 | 1 | CC_EXT | XX | 64~94 Baytlarının Sağlama Toplamı |
| 96-255 | 160 | Satıcıya Özel |
Tanılama
| Değer Aralığı |
Doğruluk |
Birim |
Kalibrasyon |
||
Sıcaklık |
C | -5 ~ 70 | ±3 | ºC |
Dahili |
| I | -40 ~ 80 | ±3 | |||
| Gerilim | 0 ~ VCC | ±3 | V | Dahili | |
| Ön Gerilim Akımı | 0 ~ 120 | ±3 | mA | Dahili | |
| Verici (Tx) Gücü | -8 ~ -3 | ±3 | dBm | Dahili | |
| Alıcı (Rx) Gücü | -24 ~ -3 | ±3 | dBm | Dahili | |
Pin Tanımlamaları
| Pinler |
İsim |
Açıklama |
Not |
| 1 | VeeT | Verici Toprak Ucu | |
| 2 | Tx Fault | Verici Arıza Göstergesi | 1 |
| 3 | Tx Disable | Verici Devre Dışı | 2 |
| 4 | MOD DEF2 | Modül Tanımlama 2 | 3 |
| 5 | MOD DEF1 | Modül tanımlama 1 | 3 |
| 6 | MOD DEF0 | Modül Tanımlama 0 | 3 |
| 7 | Rate Select | Bağlantı Yok | |
| 8 | LOS | Optik Sinyal Kaybı | 4 |
| 9 | VeeR | Alıcı Toprak Ucu | |
| 10 | VeeR | Alıcı Toprak Ucu | |
| 11 | VeeR | Alıcı Toprak Ucu | |
| 12 | RD- | Alıcı Veri Çıkışı | 5 |
| 13 | RD+ | Rx Veri Çıkışı | 5 |
| 14 | VeeR | Alıcı Toprak Ucu | |
| 15 | VccR | Alıcı Besleme Gücü | |
| 16 | VccT | Verici Besleme Gücü | |
| 17 | VeeT | Verici Toprak Ucu | |
| 18 | TD+ | Verici Veri Girişi | 6 |
| 19 | TD- | Ters Verici Veri Girişi | 6 |
| 20 | VeeT | Verici Toprak Ucu |
Notlar:
- TX Fault, açık kollektör (open collector) bir çıkıştır. Ana kart (host board) üzerinde 4.7k~10kΩ değerinde bir direnç ile 2.0V ile Vcc+0.3V arasındaki bir gerilime pull-up yapılmalıdır.
Mantık 0 normal çalışmayı; mantık 1 ise herhangi bir lazer arızasını gösterir.
Düşük seviyede çıkış 0.8V’un altına çekilir. - TX Disable, verici (transmitter) optik çıkışını kapatmak için kullanılan bir giriş sinyalidir. Modül içinde 4.7k~10kΩ direnç ile pull-up yapılmıştır. Durumları aşağıdaki gibidir:
• (>0.8V, <2.0V): Tanımsız
• Yüksek (2.0~3.3V): Verici devre dışı
• Açık (Open): Verici devre dışı
- MOD-DEF 0, 1, 2, modül tanımlama pinleridir. Ana kart (host board) üzerinde 4.7k~10kΩ direnç ile pull-up yapılmalıdır. Pull-up gerilimi VccT veya VccR olmalıdır.
• MOD-DEF 1, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün saat (clock) hattıdır.
• MOD-DEF 2, seri kimlik (Serial ID) için kullanılan iki telli seri arayüzün veri (data) hattıdır.
- LOS (Loss of Signal), açık kollektör (open collector) bir çıkıştır. Ana kart üzerinde 4.7k~10kΩ direnç ile 2.0V ile Vcc+0.3V arasındaki bir gerilime pull-up yapılmalıdır.
Mantık 0 normal çalışmayı; mantık 1 ise sinyal kaybını gösterir.
Düşük seviyede çıkış 0.8V’un altına çekilir. - Bunlar diferansiyel alıcı (receiver) çıkışlarıdır. Dahili olarak AC-kuplajlı 100Ω diferansiyel hatlardır ve kullanıcı SERDES tarafında 100Ω (diferansiyel) terminasyon ile sonlandırılmalıdır.
- Bunlar diferansiyel verici (transmitter) girişleridir. Modül içinde 100Ω diferansiyel terminasyona sahip, AC-kuplajlı diferansiyel hatlardır.
Önerilen Uygulama Devresi
